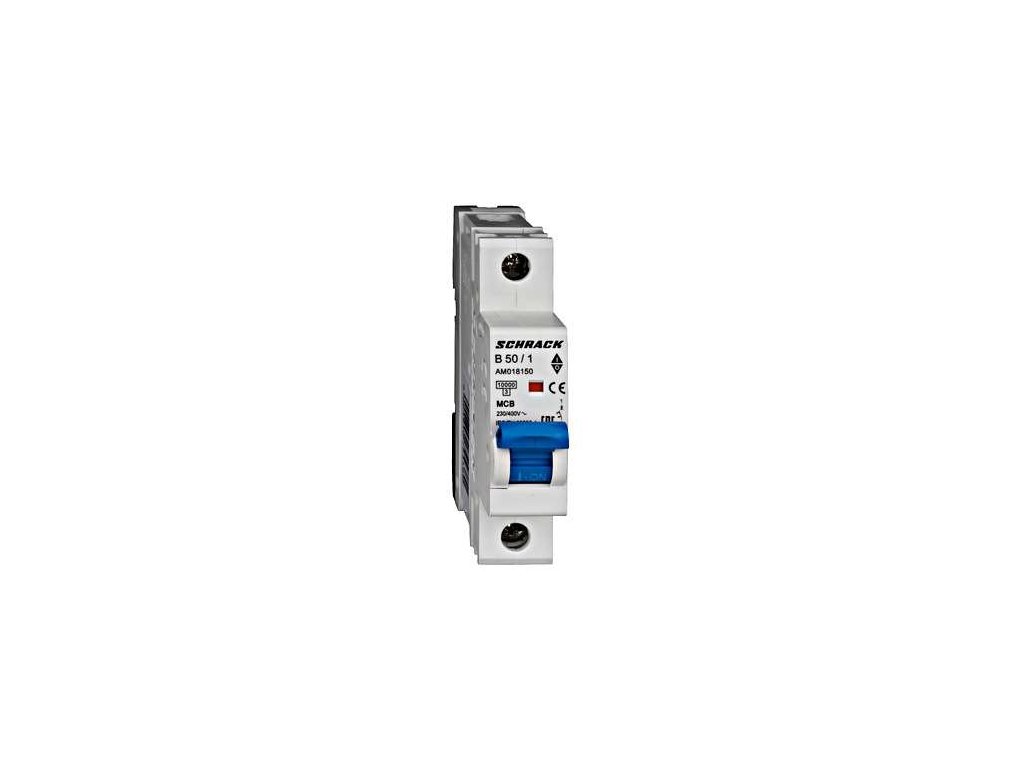

Istič B50/1 10kA, charakteristika B 50A, 1-pólový

Podrobný popis

Istič Schrack AMPARO 10 kA 1P B50 (AM018150)

Jednopólový inštalačný istič Schrack Technik z modelového radu AMPARO 10 kA (objednávací kód AM018150) s vysokým menovitým prúdom 50 A a skratovou odolnosťou 10 kA. Poskytuje spoľahlivú ochranu silne zaťažených jednofázových prívodov a káblových trás pred tepelným preťažením a skratom.

Vypínacia charakteristika B zaručuje okamžitú odozvu pri 3- až 5-násobku menovitého prúdu. Kompaktná konštrukcia so šírkou 1 modul (18 mm) sa inštaluje na štandardnú 35 mm DIN lištu do hlavných aj podružných rozvádzačov s vyššími skratovými pomermi.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA v súlade s normou IEC/EN 60898-1
• Vypínacia charakteristika B na ochranu vedenia pred preťažením a skratom
• Menovitý prúd 50 A pre dimenzované silové napájacie trasy
• Kompaktná šírka 1 modul (18 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM018150
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: B
• Menovitý prúd: 50 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Jednofázové silové hlavné a podružné prívody do 50 A
• Inštalácie s vysokými požiadavkami na skratovú odolnosť (10 kA)
• Modulárne rozvádzače na štandardnú DIN lištu
