Istič B20/1 10kA, charakteristika B 20A, 1-pólový

Podrobný popis

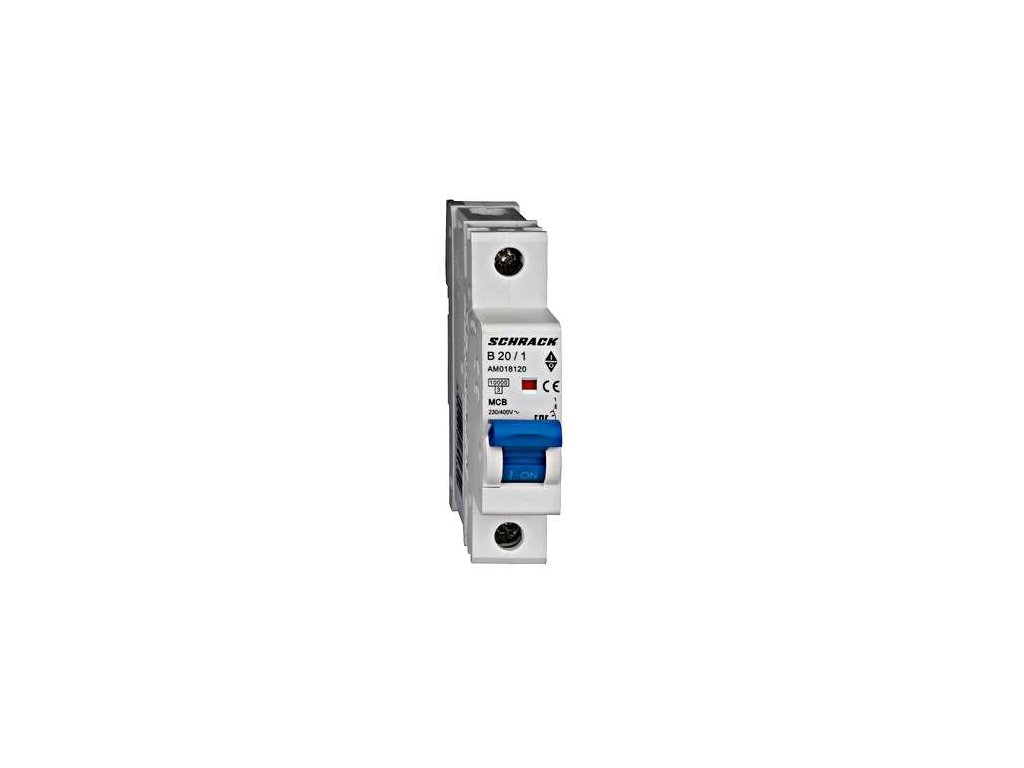

Istič Schrack AMPARO 10 kA 1P B20 (AM018120)

Jednopólový inštalačný istič Schrack Technik z produktového radu AMPARO 10 kA (objednávací kód AM018120) s menovitým prúdom 20 A a vysokou skratovou odolnosťou 10 kA. Slúži na spoľahlivé istenie jednofázových silových a zásuvkových vedení pred tepelným preťažením a skratom.

Vypínacia charakteristika B zaručuje okamžitú odozvu pri 3- až 5-násobku menovitého prúdu a chráni elektrickú sieť i napájané zariadenia. Prístroj so šírkou 1 modul (18 mm) sa montuje na štandardnú 35 mm DIN lištu do domových, komerčných aj priemyselných rozvodníc.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA v súlade s normou IEC/EN 60898-1
• Vypínacia charakteristika B na ochranu vedenia pred preťažením a skratom
• Menovitý prúd 20 A pre vyššie zaťaženie zásuvkových a spotrebičových okruhov
• Kompaktná šírka 1 modul (18 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM018120
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: B
• Menovitý prúd: 20 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Silnejšie jednofázové zásuvkové okruhy a samostatné spotrebiče do 20 A
• Inštalácie s požiadavkou na skratovú odolnosť 10 kA v komerčných a priemyselných budovách
• Montáž do modulárnych rozvádzačov na DIN lištu
