Istič B4/1 10kA, charakteristika B 4A, 1-pólový

Podrobný popis

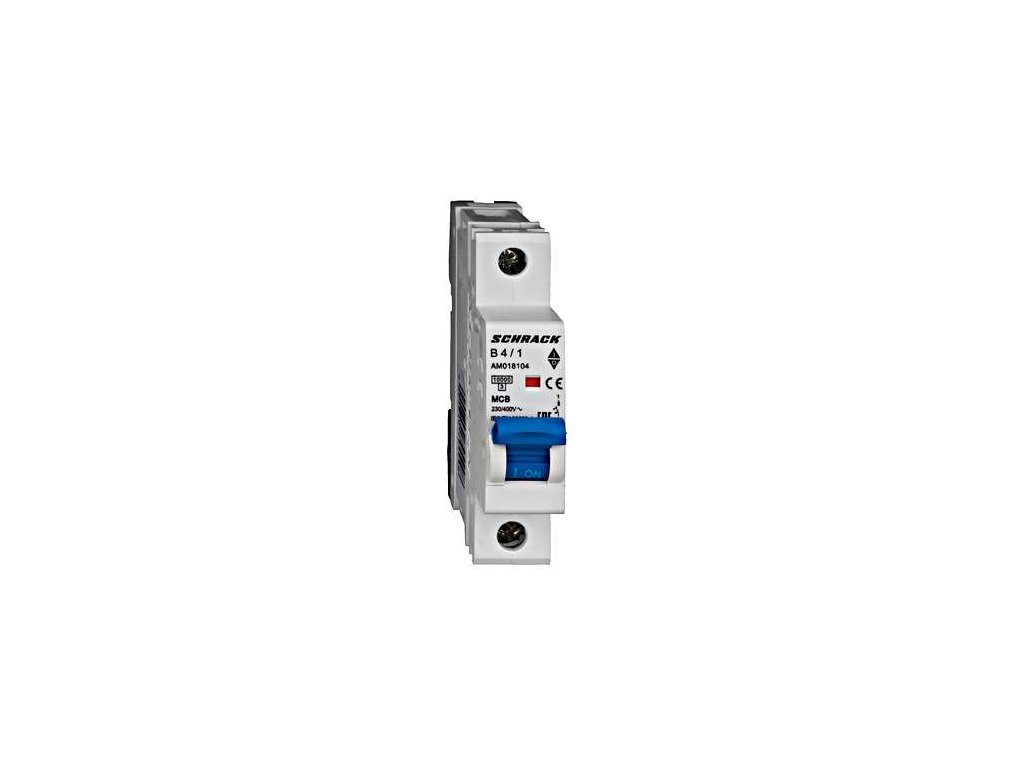

Istič Schrack AMPARO 10 kA 1P B4 (AM018104)

Jednopólový inštalačný istič Schrack Technik z radu AMPARO 10 kA (objednávací kód AM018104) s menovitým prúdom 4 A a vysokou skratovou odolnosťou 10 kA. Poskytuje presnú ochranu riadiacich, meracích a signalizačných obvodov pred tepelným preťažením a skratom.

Vypínacia charakteristika B spoľahlivo a rýchlo vypína pri 3- až 5-násobku menovitého prúdu (12 až 20 A). Kompaktná konštrukcia so šírkou 1 modul (18 mm) sa inštaluje na štandardnú 35 mm DIN lištu do domových aj priemyselných riadiacich rozvádzačov.

Hlavné výhody

• Vysoká skratová vypínacia schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika B na precíznu ochranu vedenia pred preťažením a skratom
• Nízky menovitý prúd 4 A pre istenie riadiacej elektroniky a pomocných napájacích obvodov
• Kompaktná šírka 1 modul (18 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM018104
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: B
• Menovitý prúd: 4 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Istenie citlivých riadiacich, meracích a regulačných okruhov do 4 A
• Ochrana primárnej a sekundárnej strany transformátorov a napájacích zdrojov
• Priemyselné rozvádzače a automatizačné skrine na DIN lištu
