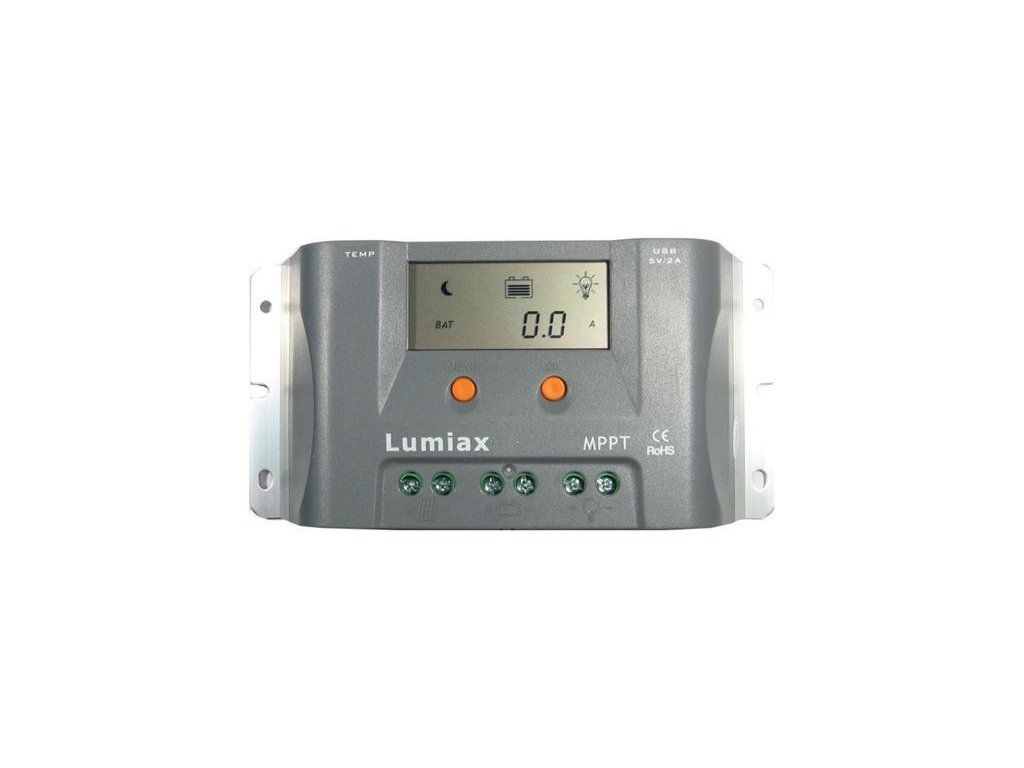

Solárny regulátor MPPT Lumiax MT1550EU, 12V/15A

Podrobný popis

MPPT regulátor 15A pre olovené batérie so systémovým napätím 12V a pre FV panely s max. výkonom 200W s max. vstupným napätím 35V a min.vstupným napätím 15,8V. Primárne je určený pre panely so systémovým napätím 12V, ktoré pri maximálnej záťaži generujú 16–18V. Tento regulátor upravuje pomocou vnútorného meniča V-A charakteristiku zdroja prúdovo-solárneho panelu tak, aby bola optimálna pre nabíjanie batérie. Dokáže teda využiť energiu zo solárnych panelov lepšie ako regulátor PWM, ktorý reguluje nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, kedy šírka pulzu je úmerná stavu nabíjanej batérie. Inak povedané, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd na nabíjanie batérie. Napr. 18V/5A premení na 14,5V/6,2A. Účinnosť konverzie V-A charakteristiky býva nad 95%, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.


Technické parametre:

- systémové napätie 12V
- max. výkon FV panelov: 200W pre maximálne využitie regulátora. Pri použití výkonnejšieho panelu nebude plný výkon využitý, avšak funkcia regulátora zostane zachovaná bez poškodenia.
- max. výstupné napätie FV panelu: 35V
- min.výstupné napätie FV panelu: 15,8V - overené vlastným meraním
- max. nabíjací prúd: 15A
- max.vybíjací prúd: 10A (len pokiaľ je záťaž pripojená cez regulátor)
- vlastná spotreba: 7mA
- 4 stupňové nabíjanie batérie (CC, CV – boost, CV – float, CV-equalize)
- CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
- CV-boost = nabíjanie po dobu 1–2hod po dosiahnutí svorkového napätia 14–15V (nastaviteľné)
- CV-equalize= nabíjanie zvýšeným napätím na premiešanie tekutého elektrolytu-voliteľné len pre batérie s tekutým elektrolytom
- CV-float = nabíjanie udržiavacím napätím 13,5–13,8V (nastaviteľné)
- voľba typu Pb batérie: S tekutým dielektrikom, AGM, AGM GEL
- nevhodný pre Li-Ion, LiFePO4 alebo Li-Pol batérie
- odpojenie záťaže pri napätí batérie 10,8–11,8V – nastaviteľné
- LCD displej pre nastavenie a sledovanie prevádzkových parametrov
- 2× rozhranie USB
- Teplotná kompenzácia: –4,17mV/K na bunku pri nabíjaní boost+equal -3,33mV/K na bunku pri nabíjaní float (udržiavacia)
- protokol Modbus založený na rozhraní RS-485 maximalizujúci možnosti komunikácie.
- krytie IP32
- prevádzková teplota: –25°C~55°C
- rozmery: 189×96×53mm/0,42kg
