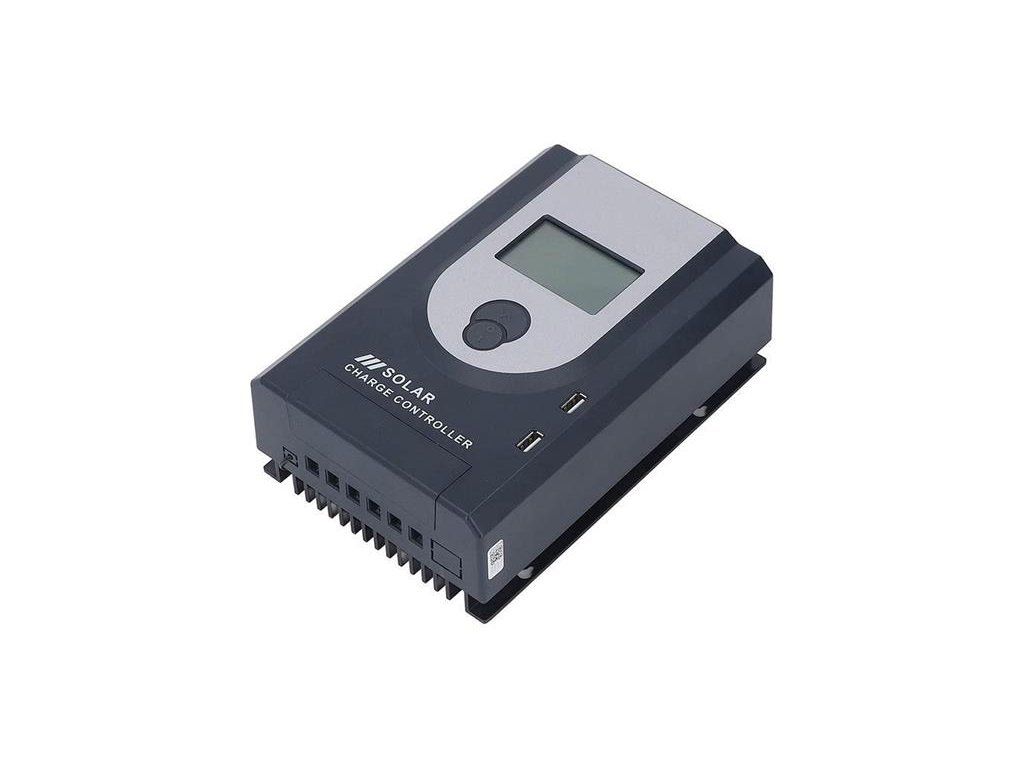

Solární regulátor SOLARFAM MPPT MPJ30A 12-24V/30A

Podrobný popis

Regulátor MPPT pomocou vnútorného meniča upravuje V-A charakteristiku zdroja prúdu-solárneho panela tak, aby bola optimálna pre nabíjanie batérie. Dokáže teda využiť energiu zo solárnych panelov ďaleko lepšie ako regulátor PWM, ktorý reguluje nabíjanie iba pulzným obmedzením priameho prepojenia solárneho panelu a batérie, kedy šírka pulzu je úmerná stavu nabíjanej batérie. Inými slovami, regulátor MPPT dokáže z vyššieho napätia a nižšieho prúdu zdroja generovať ideálne napätie a prúd pre nabíjanie batérie. Napr. z 30V a 5A vygeneruje cca 15V a 10A. Účinnosť konverzie V-A charakteristiky býva nad 95%, straty sú teda minimálne a regulátory sa spravidla dajú prispôsobiť rôznym druhom batérií tak, aby bolo nabíjanie čo najoptimálnejšie.

Technické parametre:

Systémové napätie: 12 – 24 V
Použiteľné batérie: Pb AGM,Pb AGM GEL, Pb liquid, LiFePO4
Max. výkon FV panelov: 390 W (780W-24V) na maximálne využitie regulátora.
Maximálne napätie FV panela: 100 V (-20 °C), 92V(+25 °C)
Maximálny nabíjací prúd: 30 A
Max.prúd záťaže: 30 A
Vlastná spotreba: 50 mA 4 stupňové nabíjanie Pb batérie (CC, CV - boost, CV - float, CV-equalize)
CC = nabíjanie plným výkonom FV panelov do nastavenej hodnoty konca nabíjania (CV-boost)
CV-boost = nabíjanie počas 1 až 2 hodín po dosiahnutí svorkového napätia 14 až 15V (nastaviteľné)
CV-equalize = nabíjanie zvýšeným elektrickým napätím s tekutým dielektrikom
CV-float = nabíjanie udržiavacím napätím 13,5 – 13,8V (nastaviteľné)
Voľba typu batérie: S tekutým dielektrikom, AGM, AGM GEL, LiFePO4
LCD displej na nastavenie a sledovanie prevádzkových parametrov
Krytie: IP30
Prevádzková teplota: –20 °C~55 °C
Rozmery: 145 × 215 × 75 mmKrytie: IP30
