SIEMENS 3VA1110-3EF36-0AA0

Podrobný popis

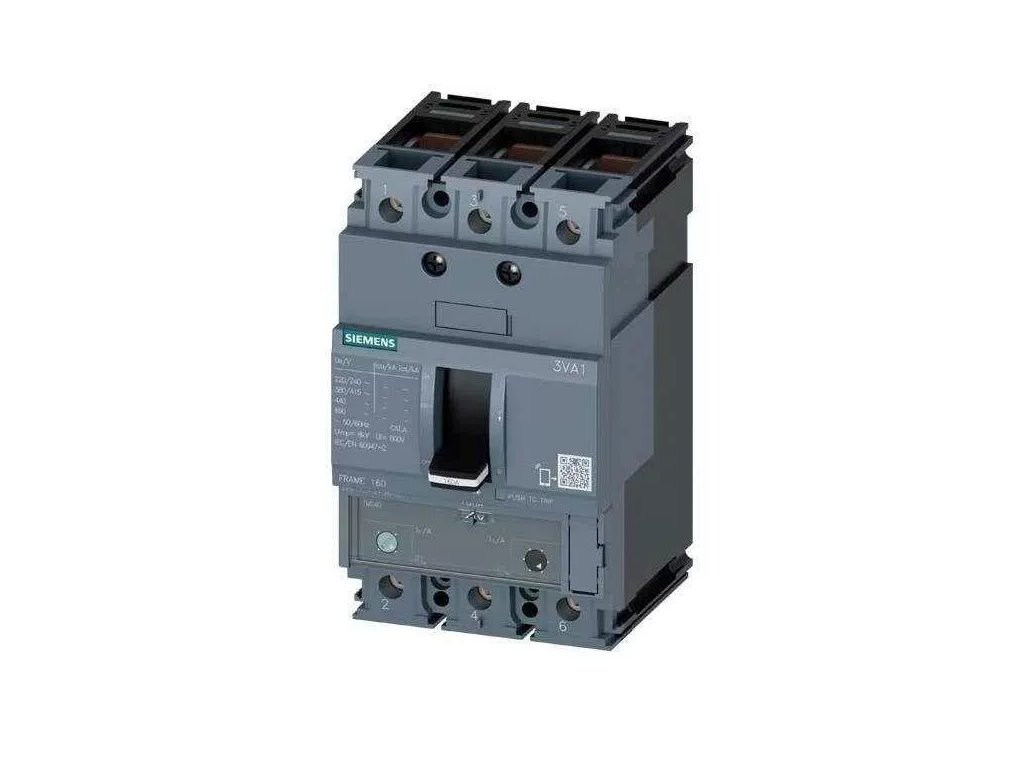

Výkonový istič Siemens SENTRON 3VA1 100 A 25 kA (3VA1110-3EF36-0AA0)

Trojpólový kompaktný výkonový istič Siemens SENTRON z modelového radu 3VA1 (objednávací kód 3VA1110-3EF36-0AA0, konštrukčná veľkosť 160) s menovitým prúdom 100 A a skratovou vypínacou schopnosťou 25 kA pri 415 V AC. Je určený na bezpečné istenie hlavných prívodov, káblových zberníc, podružných rozvádzačov a motorových vývodov v náročných priemyselných i komerčných sieťach.

Prístroj je vybavený termomagnetickou nadprúdovou spúšťou TM240 (ATAM) s nastaviteľnou tepelnou spúšťou pre ochranu pred preťažením a pevnou elektromagnetickou skratovou spúšťou. Spĺňa najprísnejšie požiadavky priemyselnej normy IEC/EN 60947-2. Je konštruovaný pre montáž na montážnu dosku rozvádzača.

Hlavné výhody

• Menovitý prúd 100 A v robustnom trojpólovom vyhotovení (3P)
• Vysoká skratová vypínacia schopnosť 25 kA pri 415 V AC podľa IEC/EN 60947-2
• Termomagnetická nadprúdová spúšť TM240 s nastaviteľnou tepelnou zložkou
• Kompaktné rozmery konštrukčnej veľkosti 160 so šírkou len 76,2 mm
• Široké možnosti doplnenia o pomocné kontakty, napäťové spúšte a motorové pohony
• Dlhá mechanická životnosť až 20 000 cyklov

Technické parametre

• Výrobca: Siemens
• Produktový rad: SENTRON 3VA1
• Objednávací kód výrobcu: 3VA1110-3EF36-0AA0
• EAN: 4042948808542
• Typ produktu: Kompaktný výkonový istič (MCCB)
• Počet pólov: 3P (trojpólový)
• Nadprúdová spúšť: TM240 (ATAM, termomagnetická)
• Menovitý prúd: 100 A
• Menovité pracovné napätie: 415 V AC
• Menovitá skratová vypínacia schopnosť: 25 kA (415 V AC)
• Stupeň krytia: IP40 (čelný panel), IP20 (pripojovacie svorky)
• Montáž: Montážna doska rozvádzača (pevné vyhotovenie)
• Šírka: 76,2 mm (3 moduly / konštrukčná veľkosť 160)
• Prierez pripojovaných vodičov: 1,5 – 70 mm² (skrutková svorka)
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 9 000 cyklov
• Normy: IEC/EN 60947-2

Použitie

• Hlavný istiaci prvok pre priemyselné a komerčné rozvádzače nízkeho napätia
• Ochrana napájacích káblových trás a podružných rozvodných polí do 100 A
• Napájanie a ochrana technologických zariadení, chladiacich centier a motorových vývodov
• Výrobné haly, administratívne budovy a logistické centrá

Kompaktný výkonový istič Siemens SENTRON 3VA1 zaisťuje najvyššiu úroveň spoľahlivosti, bezpečnosti a dlhej životnosti v moderných priemyselných inštaláciách.
