Segmentové spínacie hodiny - denné so zálohou 3 moduly SUL 181 d

Podrobný popis

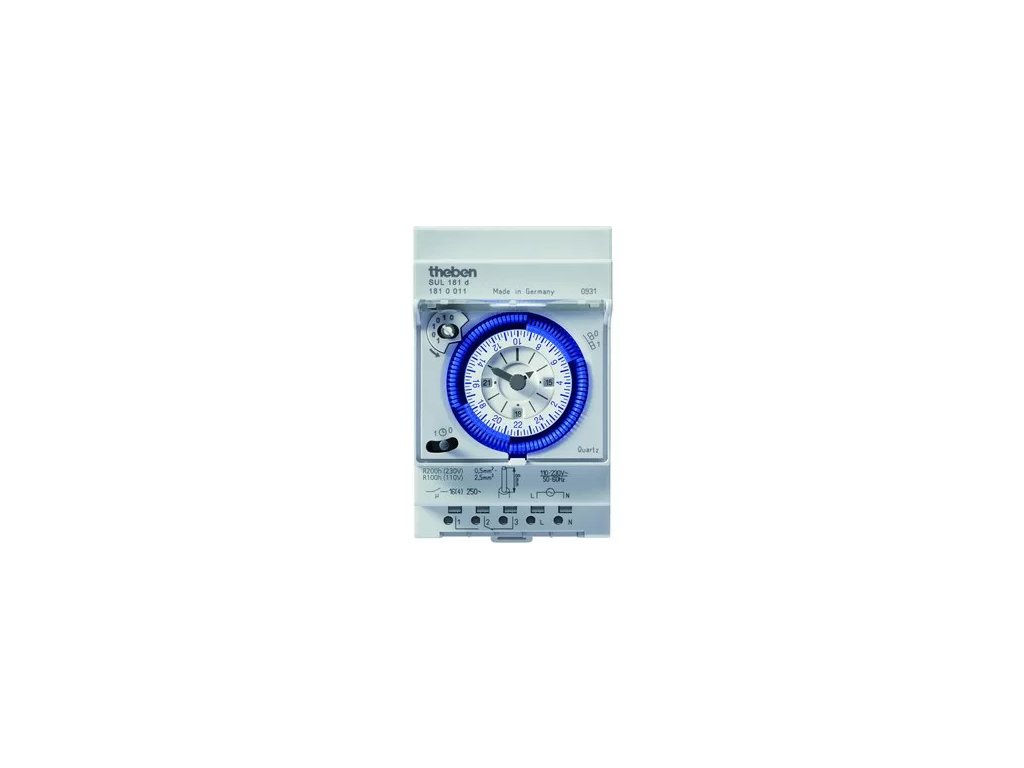

Analógové segmentové denné spínacie hodiny Theben SUL 181 d (3 moduly, so zálohou)

Analógové segmentové spínacie hodiny Theben SUL 181 d (kód SUL 181 D / 1810011) sú určené na montáž na DIN lištu (šírka 3 moduly). Slúžia na časové riadenie osvetlenia, vykurovania a technologických obvodov v 24-hodinovom cykle.

Vybavené 96 prepínacími segmentmi s minimálnym spínacím časom 15 minút, quartzovým pohonom s výkonovou rezervou cca 3 dni (nabíjateľná NiMH batéria), pružinovými bezskrutkovými svorkami DuoFix (pre vodiče 0,5–2,5 mm²) a 3-polohovým manuálnym prepínačom (Trvale ZAP / AUTO / Trvale VYP).

Hlavné vlastnosti

• 1-kanálové vyhotovenie s bezpotenciálovým prepínacím kontaktom 16 A / 250 V AC
• Denný program s 96 spínacími segmentmi (najkratší spínací čas 15 minút)
• Quartzový strojček so zálohou chodu cca 3 dni (pri 230 V) / 1,5 dňa (pri 110 V)
• Pružinové svorky DuoFix pre rýchle pripojenie dvoch vodičov 0,5 až 2,5 mm² na svorku
• Manuálny spínač s 3 polohami: Nepretržité ZAP / AUTO / Nepretržité VYP
• Zobrazenie stavu zopnutia a jednoduchá korekcia letného/zimného času
• Vysoká spínacia kapacita: žiarovky/halogény 1 100 W, LED svietidlá až 180 W

Technické parametre

• Výrobca / Značka: Theben
• Model / Kód: SUL 181 D (1810011)
• Typ produktu: Analógové segmentové denné spínacie hodiny Theben SUL 181 d (3 moduly, so zálohou)
• Prevádzkové napätie: 110 – 230 V AC (50 – 60 Hz)
• Počet kanálov: 1 (bezpotenciálový prepínací kontakt)
• Spínacia kapacita: 16 A / 250 V AC (cos φ = 1), 4 A (cos φ = 0,6)
• Zaťaženie žiarovkami / halogénmi: 1 100 W
• Zaťaženie LED žiarovkami: <2 W: 20 W; >2 W: 180 W
• Minimálny spínací krok: 15 minút
• Záloha chodu (rezerva): cca 3 dni (dobíjateľný NiMH akumulátor)
• Presnosť chodu: ≤ ±1 s / deň pri 25 °C
• Šírka: 3 moduly (54 mm) na DIN lištu TS-35
• Vlastná spotreba: cca 0,5 W v pohotovostnom režime
• Stupeň krytia: IP20 (trieda ochrany II podľa EN 60730-1)
• Pracovná teplota: -20 °C až +55 °C

Použitie

• Časové riadenie osvetlenia výkladov, fasád, reklám a vonkajších areálov
• Spínanie obehových čerpadiel, ventilácie a vykurovacích telies
• Automatizácia priemyselných a domových elektroinštalácií
