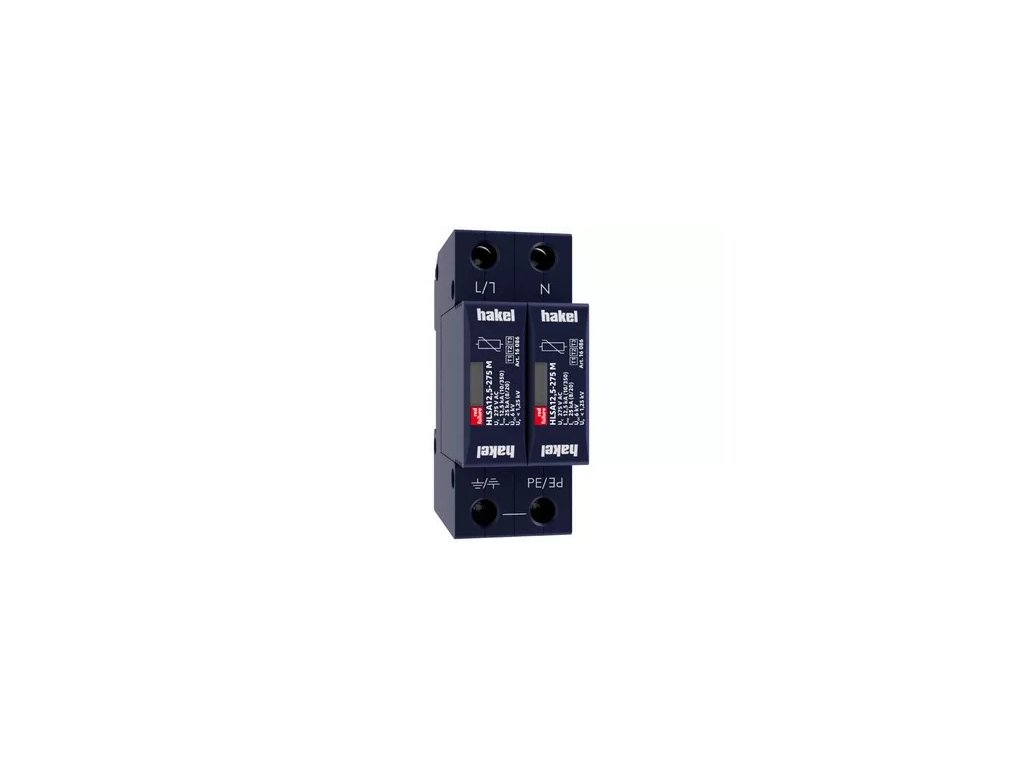

Prepäťová ochrana HAKEL HLSA 12,5-275/2+0 M

Podrobný popis

Zvodič impulzných prúdov a rázového prepätia typu T1+T2+T3.
Výrobky sú zložené z varistorov s veľkou zvodovou schopnosťou.
Vhodné pre objekty s uvažovanou hladinou ochrany LPL III a LPL IV.
Inštalujú sa na rozhraní zón LPZ 0 – LPZ 1 a vyššie, čo najbližšie k vstupu káblového vedenia do objektu – hlavných rozvádzačov.
V prípade inštalácie zvodiča označeného T1+T2+T3 v hlavnom rozvádzači je nevyhnutné inštalovať aj zvodiče prepätia T2 a T3 v podružných rozvádzačoch.
Pokiaľ výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako mostík PE (PEN).
Označenie M špecifikuje konštrukčné prevedenie s výmenným modulom.

Klasifikácia podľa ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011: T1, T2, T3
Vhodné pre sieť: TN-S
Počet pólov: 2
Menovité prevádzkové napätie AC UN: 230 V
Najvyššie trvalé prevádzkové napätie AC UC: 275 V
Maximálny výbojový prúd (8/20) I max: 50 kA
Impulzný výbojový prúd na skúšku triedy I (10/350) I imp: 12,5 kA
Náboj Q: 6,25 As
Špecifická energia pre skúšku triedy I W/R: 39 kJ/Ω
Celkový výbojový prúd (10/350) L+N->PE I Total: 25 kA
Celkový výbojový prúd (8/20) L+N->PE I Total: 100 kA
Menovitý výbojový prúd na skúšku triedy II (8/20) In: 25 kA
Napätie naprázdno generátora kombinovanej vlny UOC: 6 kV
Napäťová ochranná hladina pri In Up: < 1,25 kV
Skúšobné dočasné prepätie (TOV) pre tT = 5 s UT: 337 V
Skúšobné dočasné prepätie (TOV) pre tT = 120 min UT: 440 V
Čas odozvy tA: < 25 ns
Maximálne predistenie: 160 A gL/gG
Reziduálny prúd I PE: ≤ 700 µA
Menovitý skratový prúd pri maximálnom predistení I SCCR: 60 kArms
Zóna ochrany pred bleskom: LPZ0, LPZ1, LPZ2, LPZ3
Materiál púzdra: Polyamid PA6, UL94 V-0
Stupeň ochrany krytu: IP20
Pracovná teplota ϑ: - 40 ÷ 70 °C
Vlhkostný rozsah RH: 5 ÷ 95 %
Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-534 ed. 2 (neplatí pre „V“ zapojenie) pre T1 S: 6 mm² (L, N), 16 mm² (PE, PEN)
Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-534 ed. 2 (neplatí pre „V“ zapojenie) pre T2 S: 2,5 mm² (L, N), 6 mm² (PE, PEN)
Rozsah upnutia svorky (pevný vodič): 1,5 ÷ 25 mm2
Rozsah upnutia svorky (slanený vodič): 1,5 ÷ 16 mm2
Uťahovací moment: 3
Spôsob montáže: Na lištu DIN 35 mm
Modulárna šírka: 2
Pracovná poloha: Ľubovoľná
Prostredie umiestnenie výrobku: Vnútorné
Miestna signalizácia: Optická
Význam miestnej signalizácie: OK – číry terč, PORUCHA: – červený terč
Diaľková signalizácia: Nie
Výmenné prevedenie: Áno
Katalógové číslo výmenného modulu: 16 086
Životnosť: > 100 000 h
