ISTIČ TX3 3P B13 6000A 403401 LE

Podrobný popis

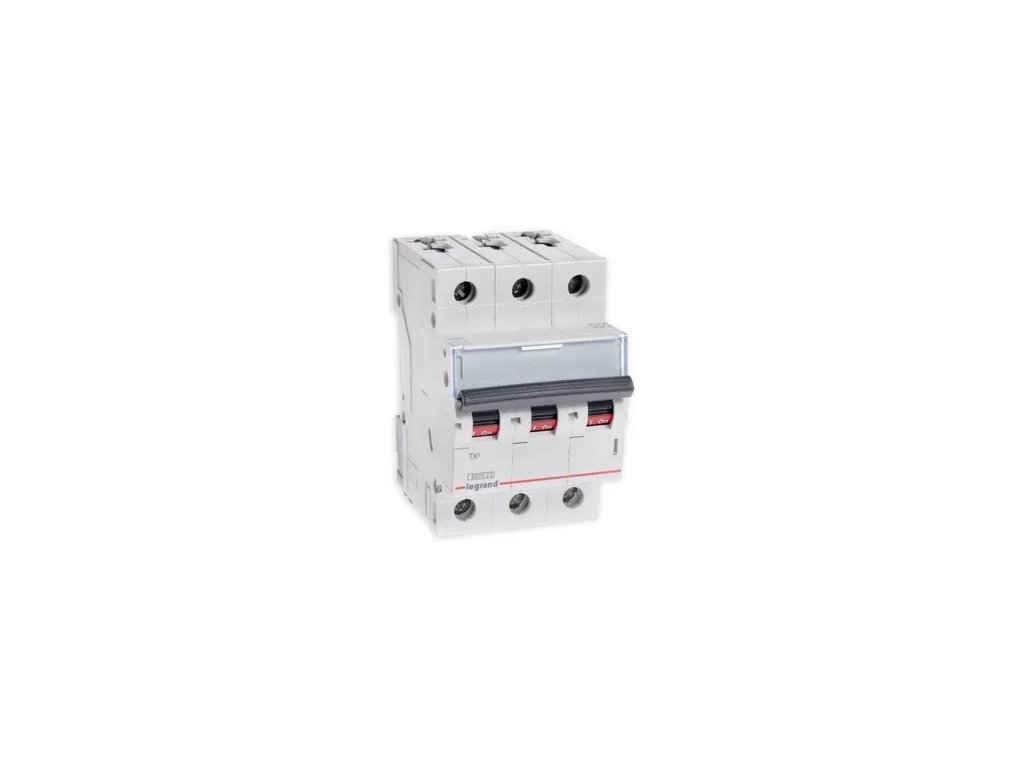

Istič Legrand TX³ 3P B13 6 kA (403401)

Trojpólový inštalačný istič Legrand z radu TX³ (objednávací kód 403401) so špecifickým menovitým prúdom 13 A a skratovou odolnosťou 6 kA. Poskytuje optimálne istenie trojfázových rozvodov s káblovými trasami menšieho prierezu alebo obvodov s limitovaným odberom.

Vypínacia charakteristika B zabezpečuje rýchlu reakciu pri 3- až 5-násobku menovitého prúdu a chráni vedenie pred poškodením teplom a skratom. Menovité pracovné napätie trojpólového vyhotovenia je 400 V AC. Montážna šírka 3 moduly (53,4 mm) pasuje na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika B – ochrana vedenia pred preťažením a skratom
• Špecifický menovitý prúd 13 A na presné dimenzovanie kabeláže
• Montážna šírka 3 moduly (53,4 mm) na štandardnú DIN lištu 35 mm
• Pripojovacie svorky pre vodiče s prierezom 1 – 35 mm²
• Vysoká mechanická odolnosť až 20 000 cyklov

Technické parametre

• Výrobca: Legrand
• Produktový rad: TX³
• Objednávací kód výrobcu: 403401
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: B
• Menovitý prúd: 13 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (53,4 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové napájacie obvody a spotrebiče dimenzované do 13 A
• Optimalizované káblové trasy vyžadujúce prísnejšie istenie ako 16 A
• Komerčné, kancelárske a rezidenčné rozvádzače 400 V AC
• Podružné rozvody a technológie

Istič Legrand TX³ 3P B13 predstavuje cielené riešenie na presnú ochranu trojfázových okruhov a káblových trás.
