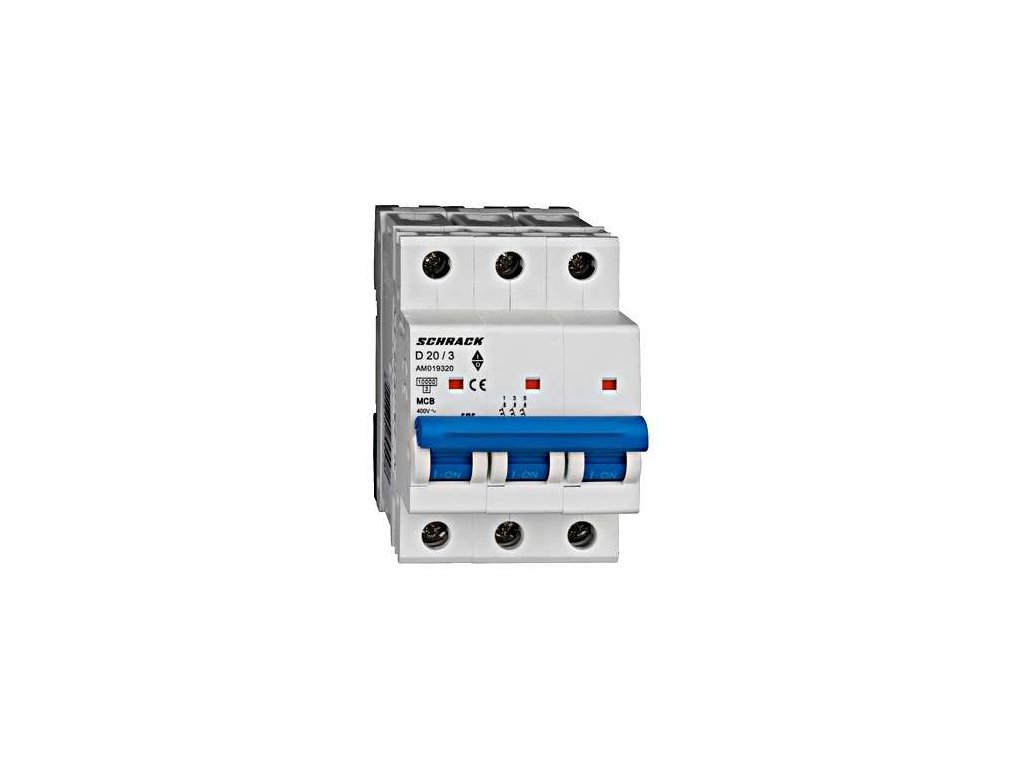

Istič D20/3 10kA, charakteristika D 20A, 3-pólový

Podrobný popis

Istič Schrack AMPARO 10 kA 3P D20 (AM019320)

Trojpólový inštalačný istič Schrack Technik zo série AMPARO 10 kA (objednávací kód AM019320) s menovitým prúdom 20 A a skratovou odolnosťou 10 kA. Poskytuje bezpečnú ochranu trojfázových vedení a priemyselných technológií pred tepelným preťažením a skratom.

Vypínacia charakteristika D spoľahlivo toleruje vysoké prúdové rázy pri zapnutí ťažkých trojfázových motorov, transformátorov a kompresorov (elektromagnetická spúšť reaguje pri 10- až 20-násobku menovitého prúdu). Šírka 3 moduly (54 mm) je určená na 35 mm DIN lištu.

Hlavné výhody

• Vysoká menovitá skratová schopnosť 10 kA podľa normy IEC/EN 60898-1
• Vypínacia charakteristika D pre trojfázové záťaže s ťažkým rozbehom
• Menovitý prúd 20 A, trojpólové vyhotovenie (3P)
• Montážna šírka 3 moduly (54 mm) na štandardnú 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 10 kA
• Objednávací kód výrobcu: AM019320
• EAN: 9004840795578
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: D
• Menovitý prúd: 20 A
• Menovité pracovné napätie: 230/400 V AC
• Menovitá skratová vypínacia schopnosť: 10 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (54 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové napájacie vetvy a priemyselné motory do 20 A
• Istenie transformátorov, zváračiek a ventilátorov s vysokým záberovým prúdom
• Modulárne rozvádzače na nosnú DIN lištu s požiadavkou na 10 kA odolnosť
