Istič B16/1N 6kA, charakteristika B, 16A, 1-pólový+N

Podrobný popis

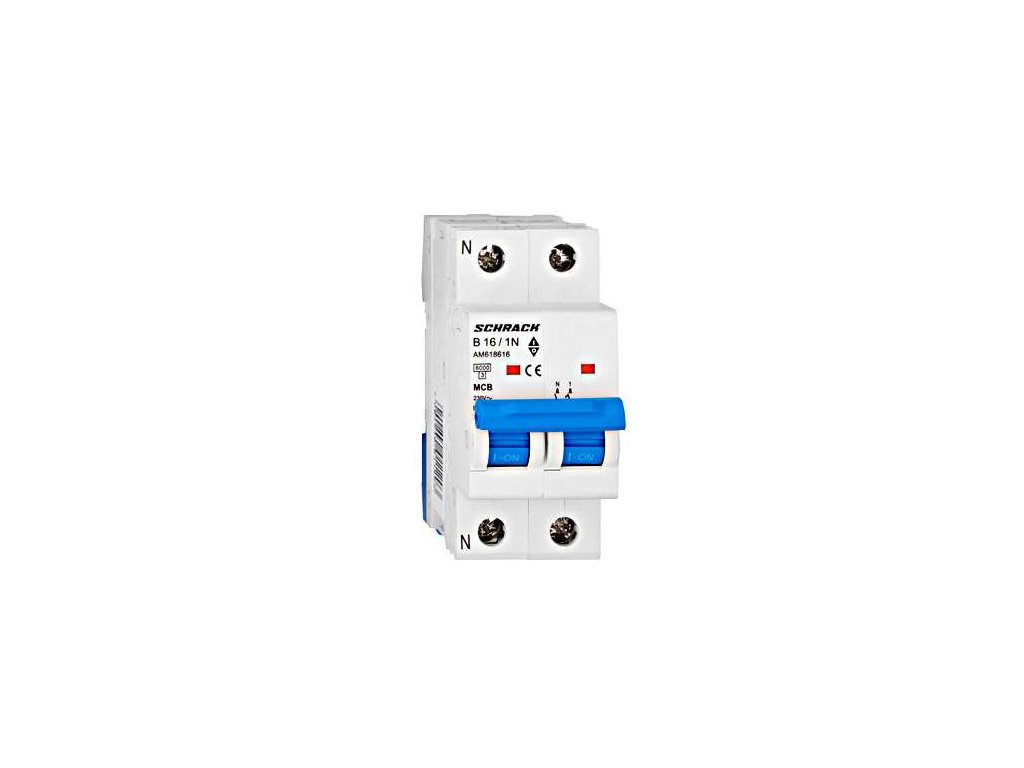

Istič Schrack AMPARO 6 kA 1P+N B16 (AM618616)

Inštalačný istič Schrack Technik z modelového radu AMPARO 6 kA (objednávací kód AM618616) vo vyhotovení 1P+N s menovitým prúdom 16 A a skratovou schopnosťou 6 kA. Zabezpečuje spoľahlivú ochranu fázového vodiča pred preťažením a skratom a zároveň bezpečne odpája neutrálny vodič N.

Vypínacia charakteristika B rýchlo vypína pri 3- až 5-násobku menovitého prúdu a je ideálna pre bežné zásuvkové a spotrebičové okruhy. Modulárne teleso so šírkou 2 moduly (36 mm) obsahuje 1 chránený fázový pól a 1 spínaný neutrálny pól umiestnený vpravo (odpájaný bez nadprúdovej spúšte) a upevňuje sa na štandardnú 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA v súlade s normou IEC/EN 60898-1
• Vyhotovenie 1P+N pre súčasné odpojenie fázy aj neutrálneho vodiča
• Vypínacia charakteristika B na ochranu vedenia pred preťažením a skratom
• Menovitý prúd 16 A so šírkou 2 moduly (36 mm) na 35 mm DIN lištu
• Pripojovacie svorky pre vodiče s prierezom 1 – 25 mm²
• Elektrická životnosť viac ako 4 000 spínacích cyklov

Technické parametre

• Výrobca: Schrack Technik
• Produktový rad: AMPARO 6 kA
• Objednávací kód výrobcu: AM618616
• EAN: 9004840011203
• Typ produktu: Inštalačný istič
• Počet pólov: 1P+N (1 chránený pól + spínaný neutrál vpravo)
• Vypínacia charakteristika: B
• Menovitý prúd: 16 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 2 moduly (36 mm)
• Prierez pripojovaných vodičov: 1 – 25 mm²
• Mechanická životnosť: viac ako 20 000 cyklov
• Elektrická životnosť: viac ako 4 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Zásuvkové a prístrojové okruhy s požiadavkou na úplné odpojenie pracovných vodičov vrátane N
• Bezpečná inštalácia v bytových, komerčných a zdravotníckych priestoroch
• Montáž do modulárnych rozvádzačov na DIN lištu
