Istič 6000A, charakteristika C, 50 A, 1pól 100103

Podrobný popis

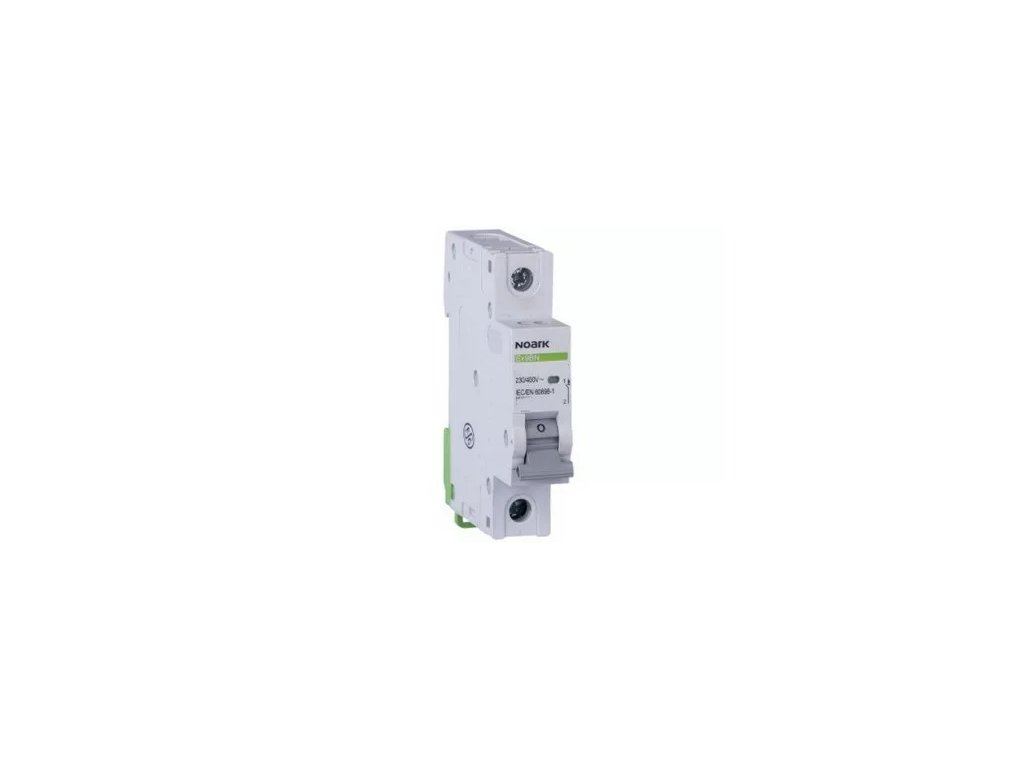

Istič Noark Electric Ex9BN 1P C50 6 kA (100103)

Jednopólový inštalačný istič Noark Electric z modulárneho radu Ex9BN (objednávací kód 100103) s vysokým menovitým prúdom 50 A a skratovou odolnosťou 6 kA. Poskytuje nekompromisnú ochranu hlavných i podružných jednofázových rozvodov pred preťažením a skratom.

Vypínacia charakteristika C (5- až 10-násobok menovitého prúdu) spoľahlivo eliminuje vypadnutie ističa pri štartoch silných motorických záťaží. Menovité pracovné napätie pre 1P je 230 V AC. Štandardná modulárna šírka 1 modul (18 mm) umožňuje rýchlu inštaláciu na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA v súlade s IEC/EN 60898-1
• Vypínacia charakteristika C – ochrana vedenia pred preťažením a skratom pri motorových nábehoch
• Vysoký menovitý prúd 50 A v kompaktnom jednopólovom prevedení
• Montážna šírka 1 modul (18 mm) na štandardnú DIN lištu 35 mm
• Robustná svorkovnica pre vodiče s prierezom 1 – 35 mm²
• Mechanická odolnosť až 20 000 zopnutí

Technické parametre

• Výrobca: Noark Electric
• Produktový rad: Ex9BN
• Objednávací kód výrobcu: 100103
• EAN: 8592765001047
• Typ produktu: Inštalačný istič
• Počet pólov: 1P (jednopólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 50 A
• Menovité pracovné napätie: 230 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 1 modul (18 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Istenie silových prívodov podružných rozvádzačov do 50 A
• Priemyselné jednofázové stroje s vysokými rozbehovými prúdmi
• Hlavné napájacie trasy 230 V AC v budovách
• Výkonné technologické rozvody

Istič Noark Electric Ex9BN 1P C50 je stavaný pre najnáročnejšie jednofázové prevádzky vyžadujúce vysokú prúdovú zaťažiteľnosť.
