Istič 6000A, charakteristika C, 1 A, 3pól 100135

Podrobný popis

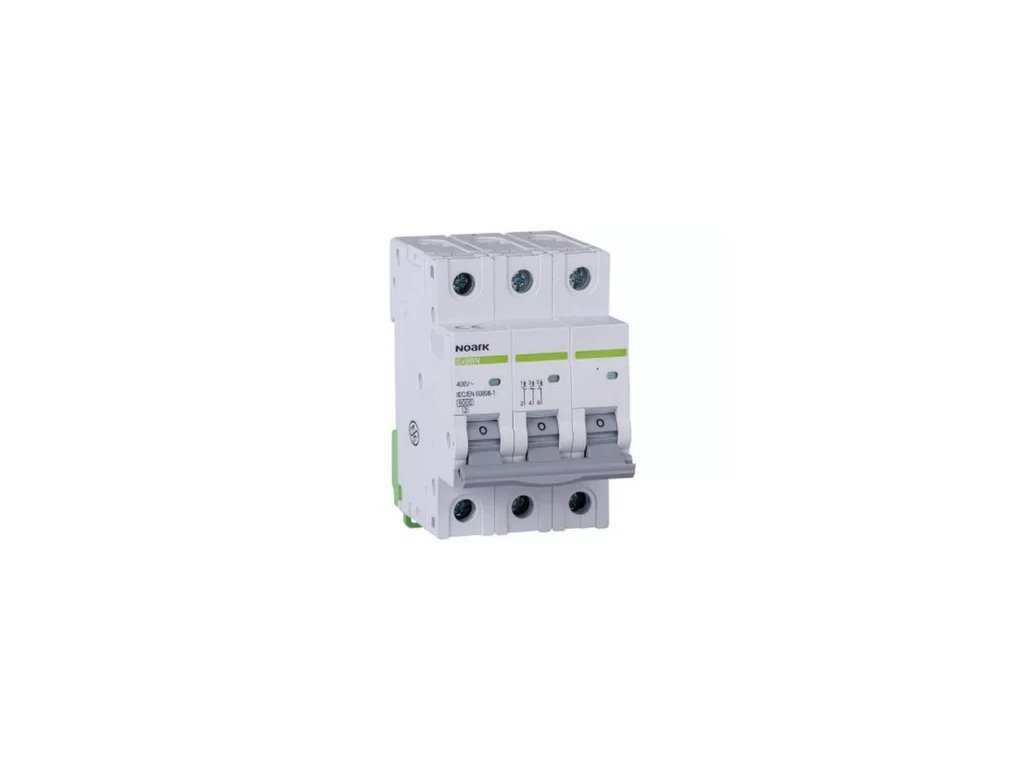

Istič Noark Electric Ex9BN 3P C1 6 kA (100135)

Trojpólový inštalačný istič Noark Electric z radu Ex9BN (objednávací kód 100135) s nízkym menovitým prúdom 1 A a skratovou odolnosťou 6 kA. Poskytuje vysoko precíznu ochranu trojpólových meracích, riadiacich a slaboprúdových technologických obvodov pred preťažením a skratom.

Vypínacia charakteristika C reaguje pri 5- až 10-násobku menovitého prúdu a toleruje prúdové špičky malých trojfázových transformátorov a signálnych zariadení bez nežiaduceho rozpojenia. Menovité pracovné napätie trojpólového vyhotovenia je 400 V AC. Montážna šírka 3 moduly (54 mm) pasuje na 35 mm DIN lištu.

Hlavné výhody

• Menovitá skratová vypínacia schopnosť 6 kA podľa IEC/EN 60898-1
• Vypínacia charakteristika C – ochrana vedenia pred preťažením a skratom
• Nízky menovitý prúd 1 A v trojpólovom vyhotovení (3P)
• Šírka 3 moduly (54 mm) na štandardnú DIN lištu 35 mm
• Pripojovacie svorky pre vodiče s prierezom 1 – 35 mm²
• Mechanická životnosť až 20 000 spínacích cyklov

Technické parametre

• Výrobca: Noark Electric
• Produktový rad: Ex9BN
• Objednávací kód výrobcu: 100135
• EAN: 8592765001368
• Typ produktu: Inštalačný istič
• Počet pólov: 3P (trojpólový)
• Vypínacia charakteristika: C
• Menovitý prúd: 1 A
• Menovité pracovné napätie: 400 V AC
• Menovitá skratová vypínacia schopnosť: 6 kA
• Stupeň krytia: IP20
• Montáž: DIN lišta 35 mm (EN 60715)
• Šírka: 3 moduly (54 mm)
• Prierez pripojovaných vodičov: 1 – 35 mm²
• Mechanická životnosť: 20 000 cyklov
• Elektrická životnosť: 10 000 cyklov
• Normy: IEC/EN 60898-1

Použitie

• Trojfázové meracie transformátory napätia a signálne vetvy
• Riadiace obvody priemyselných strojov a rozvádzačov MaR
• Ochrana citlivých trojpólových elektronických súčastí
• Istenie 400 V inštalácií s minimálnym odberom

Istič Noark Electric Ex9BN 3P C1 zabezpečuje špičkovú presnosť istenia citlivých trojfázových riadiacich systémov.
