GreenBonO-AKU

Podrobný popis

GBO-Aku ( nový model regulátora "GreenBonO" ). Regulátor s plynulou reguláciou výkonu pre dokonalé využitie elektriny z ľubovoľnej fotovoltaickej elektrárne (v móde „wattrouter“ alebo „vyťažovač“). Regulátor prebytku slúži na zapínanie spotrebičov v čase vyššej výroby ako je samotná spotreba v objekte. Regulátor prebytku plynule reguluje výkon elektrickej špirály pomocou špeciálnych SSR relé. Tým pádom dosiahnete maximálne využijete vyrobenej energie a minimalizujte nežiadúce prietoky do verejnej siete.

Upozornenie: pre firmy navyknuté montovať Wattrouter Eco, polarita riadiacich signálov pre SSR je u nás obrátene, než u Wattroutera Eco; u nás je spoločný vodič záporný, živé signály sú kladné.


Technoické parametre:

- napájacie napätie: 230V 50Hz (nutné je pripojenie na tú fázu, na ktorú je vyvedená FVE)
- povolené napätie na svorkovniciach: - horná svorkovnica (vedľa LED diód): 5V DC

- dolná svorkovnica (napájanie regulátora a kontakty relé): 250V 50Hz
(jediná fáza na všetkých svorkách!)
- bipolárne analógové vstupy: 3 vstupy, rozsah {-2,5V ... +2,5 V DC} (proti svorke Vcc/2 ) 10 bit D/A prevod, pre externé prúdové transformátory
- voliteľne: jeden vstavaný prúd. transformátor 0 ... 12A~ (pre jednofázovú verziu)

- unipolárne analógové vstupy: 2 vstupy, rozsah {0V ... +5,0 V DC} (proti svorke GND ) 10 bit D/A prevod, pre snímače napätia a prúdu batérie
- digitálne (dvojstavové) vstupy: 1 vstup 0/5V, (proti svorke GND ) pre načítanie signálu NT bezpotenciálovým kontaktom
- digitálne výstupy pre plynulé riadenie výkonu: výstupy SSR

- 6 výstupov s riadiacim signálom 5V/20mA: (pre externé SSR)

Firmvéry trojkového radu podporujú všetkých 6 SSR. Prvá zverejnená verzia je 3.002. Staršie firmvéry dvojkového radu (posledný=2.046) podporujú iba 3 SSR

1.) (štandardne) pre SSR (solid state relay) so spínaním v nule (pulzná modulácia), voliteľne:

- spína po jednotlivých, celých sínusových periódach (vždy obe polvlny - bez ss.zložky a vf.rušenia, ale zdroj flikru)
- spína po polperiódach (menší flikr, ss.zložka)
- spína s v jednosekundových cykloch (kombinácia troch stavov: vypnuté; každá druhá polperióda; zapnuté) (najpriaznivejšia miera flikru pri spínaní v nule)

2.) alebo (pomocou firmvéru "phctrl") pre SSR s okamžitým spínaním (fázové riadenie (*) - toto prevedenie nevytvára flikr, generuje ale vyššie harmonické)

- každý jeden výstup môže ovládať 2 SSR odporúčaného typu (s odberom riadiacej elektródy 8,5mA/5V), a dokáže tak symetricky riadiť 3-fázový spotrebič
- reléové výstupy: výstupy relé, celkom 5 relé, každé so spínacím kontaktom 230V~/5A: 4 x relé pre postupné pripájanie záťaže, 1 x relé (K5) s voliteľnou funkciou: spínacie hodiny, piate relé kaskády, alebo indikácia prebytkov

- ostatné výstupy: výstup +5V/20mA pre napájanie prúdového DC snímača
- dátové rozhranie pre komunikáciu s PC: RS485, protokol MODBUS, (9600,8,N,1)
- regulácia spotreby prebytkov z FVE: zatiaľ je v prvom stupni každej fázy plynulé riadenie príkonu 0...100% (v jednofázovej verzii až kaskáda troch plynulo riadených spotrebičov), výhľadovo bude v prvom stupni každej fázy kaskáda dvoch plynule riadených spotrebičov, v jednofázovom prevedenie kaskáda až šiestich plynulo riadených spotrebičov
v ďalších stupňoch pripínania neregulovaných spotrebičov so súčasnou reguláciou v prvom stupni
- galvanické oddelenie: elektrická pevnosť medzi elektronikou (5V DC - horná svorkovnica) a silovou časťou (230v AC - dolná svorkovnica): 4kV 50Hz, 1 minúta
- stupeň krytia (ČSN EN 60529): IP 20
- odporúčané prostredie (ČSN 33 2000-3): trieda AB4 (-5...40°C, 5...95% rel.vlhkosti)
- prípustné skladovacie podmienky: -15...70°C, 5...95% rel.vlhkosti
- rozmery [mm] (š,v,hl): 105 x 95 x 59 (skrinka MODULBOX 6M)

Inštalácia zariadenia je určená len preškoleným technikom s elektrotechnickým vzdelaním, vyhláškou č. 50/1978 Zb. a so skúsenosťami s inštaláciami regulačnej techniky pre FVE.

Balenie: 1ks

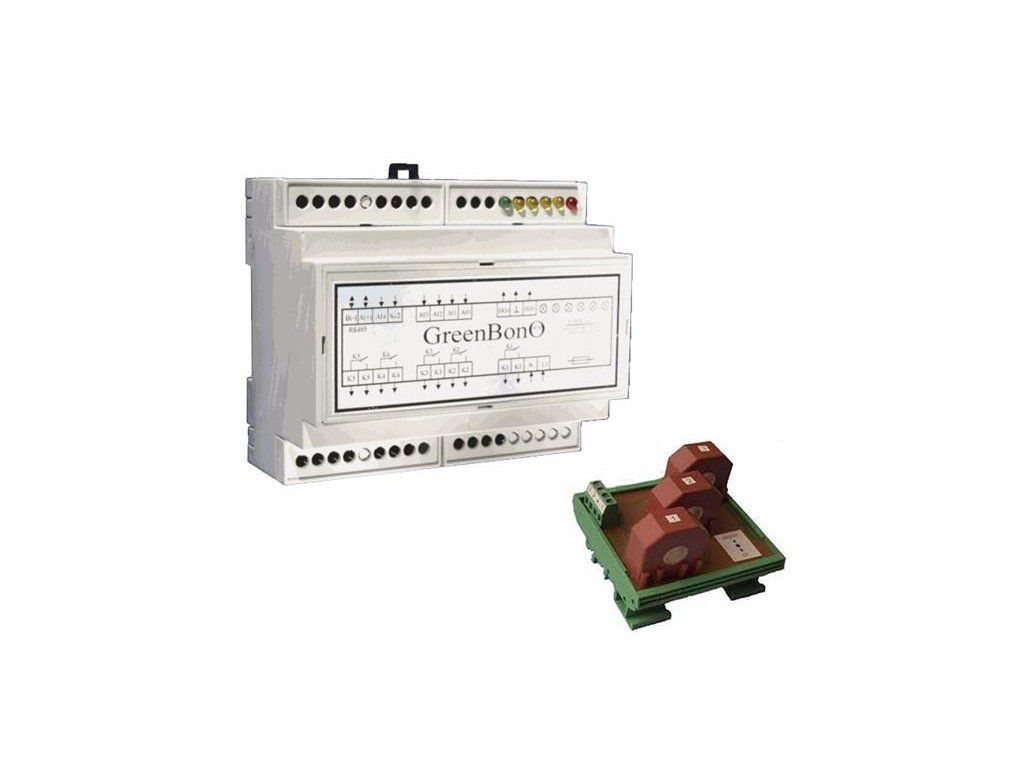

Obsah balení: 1ks GBO-AKU + 1ks modul 3 fázového snímače 100A
