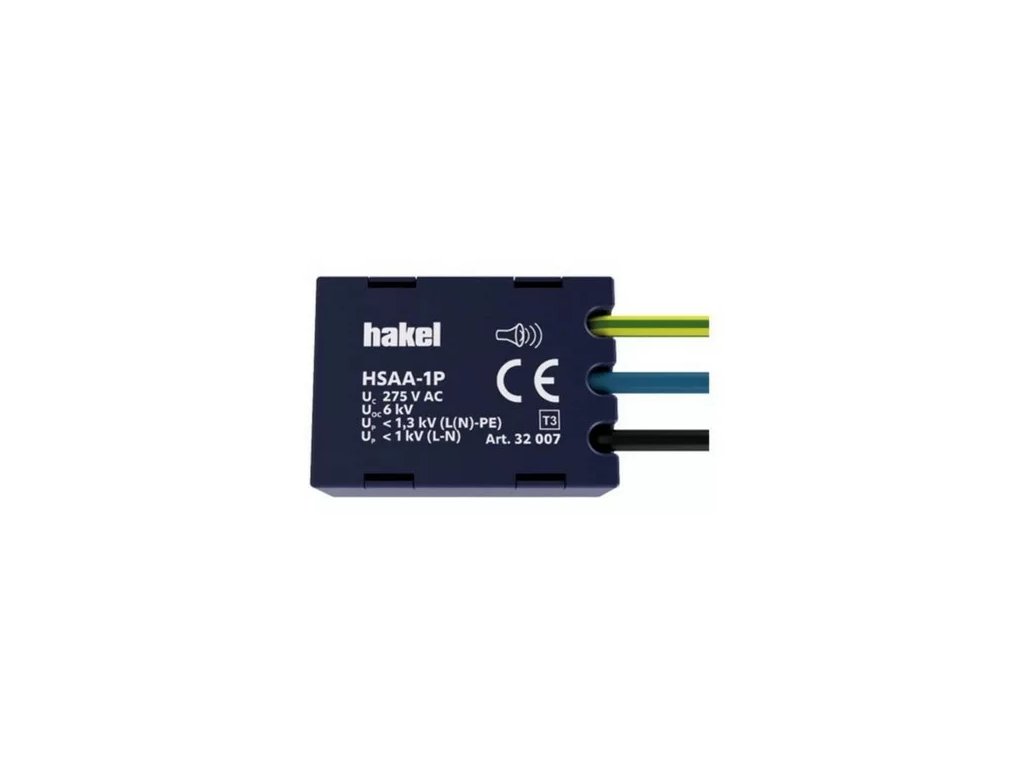

Zvodič prepätia HAKEL HSAA-1P

Podrobný popis

HSAA-1P – zvodič triedy III podľa ČSN EN 61643-11 ed. 2 určený pre montáž do lištových rozvodov a podlahových krabíc ako doplnková ochrana. Je vhodným doplnkom zásuvkových rozvodov, ktoré sú ošetrené prepeťovou ochranou PI-k. Poloha aplikovaného SPD HAKEL, môže byť horizontálna, vertikálna, otočená o 90 alebo 180 stupňov a táto funkcia neovplyvňuje funkciu SPD ani uvedené parametre.

Klasifikácia podľa ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011: TYP 3, CLASS III
Menovité prevádzkové napätie UN: 230 V AC
Najvyššie trvalé prevádzkové napätie UC: 275 V AC
Menovitý výbojový prúd pre skúšku triedy II (8/20) In: 3 kA (L/N, L/PE) / 5kA (N/PE)
Napätie naprázdno generátora kombinované vlny Uoc: 6 kV (L/N, L/PE) / 10 kV (N/PE)
Napäťová ochranná hladina pri UOC - Up: < 1 kV (L/N);  < 1,3 kV (L(N)/PE)
Doba odozvy tA: < 25 ns (L/N);  < 100 ns (L/PE, N/PE)
Predistenie: 16 A
Dočasné prepätie (TOV) UT: 337 V / 5 s (L/N);  1200 V / 0,2 s (N/PE)
Zóna ochrany pred bleskom (LPZ): 2-3
Materiál puzdra: Polyamid PA6, UL 94 V-0
Krytie podľa ČSN EN 60 529: IP20
Pracovná poloha: ľubovoľná
Pracovná teplota ϑ: -40 °C ... +70 °C
Kvitácia signalizácie poruchy: akusticky piezosirénkou
Životnosť: min. 100.000 h
Hmotnosť: 15 g
Katalógové číslo: 32 007
