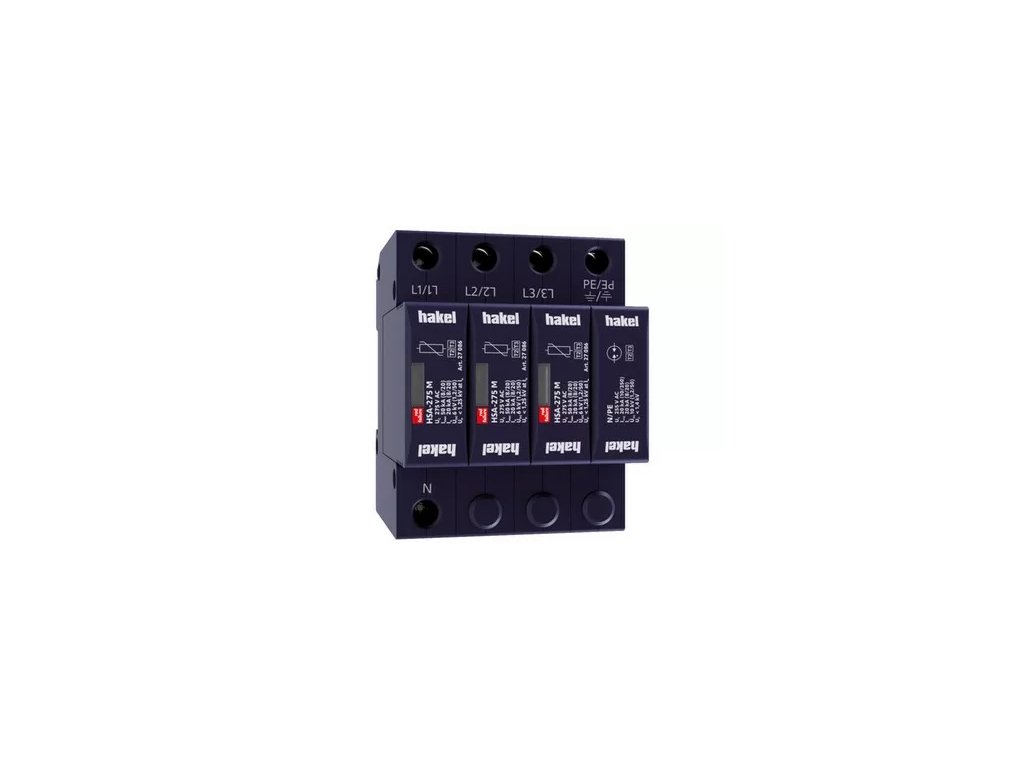

Prepäťová ochrana HAKEL HSA-275/3+1 M

Podrobný popis

Zvodiče rázového prepätia typu T2+T3 zaisťujú vyrovnávanie potenciálov a obmedzujú spínacie, indukované a zvyškové prepätie v sieťach nn.
Výrobky sú zložené z varistorov s veľkou zvodovou schopnosťou.
V prevedení 1+1 a 3+1 sú navyše v kombinácii s bleskoistkou, ktorá zaisťuje nulový priesakový prúd vodičom PE.
Inštalujú sa na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvádzačov a ovládacích skríň.
Pokiaľ výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako mostík PE (PEN).
Označenie M špecifikuje konštrukčné prevedenie s výmenným modulom.

Klasifikácia podľa ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011: T2, T3
Vhodné pre sieť: TN-S, TT
Počet pólov: 4
Menovité prevádzkové napätie AC UN: 230 V
Najvyššie trvalé prevádzkové napätie AC UC: 275 V
Maximálny výbojový prúd (8/20) I max: 50 kA
Menovitý výbojový prúd na skúšku triedy II (8/20) In: 20 kA
Napätie naprázdno generátora kombinovanej vlny UOC: 6 kV
Celkový výbojový prúd (8/20) L1+L2+L3+N->PE I Total: 50 kA
Napäťová ochranná hladina pri In (L/N) Up: < 1,25 kV
Napäťová ochranná hladina pri In (L/PE) Up: < 1,5 kV
Napäťová ochranná hladina pri In (N/PE) Up: < 1,4 kV
Napäťová ochranná hladina pri UOC (L/N) Up: < 0,85 kV
Impulzný výbojový prúd na skúšku triedy I (10/350) N/PE I imp: 20 kA
Skúšobné dočasné prepätie (TOV) pre tT = 5 s (L/N) UT: 337 V
Skúšobné dočasné prepätie (TOV) pre tT = 120 min (L/N) UT: 440 V
Skúšobné dočasné prepätie (TOV) pre tT = 0,2 s (N/PE) UT: 1 200 V
Čas odozvy (L/N) tA: < 25 ns
Čas odozvy (N/PE) tA: < 100 ns
Maximálne predistenie: 160 A gL/gG
Reziduálny prúd I PE: ≤ 5 µA
Menovitý skratový prúd pri maximálnom predistení I SCCR: 60 kArms
Zhášací následný prúd (N/PE) I fi: 0,1 kArms
Zóna ochrany pred bleskom: LPZ1, LPZ2, LPZ3
Materiál púzdra: Polyamid PA6, UL94 V-0
Stupeň ochrany krytu: IP20
Pracovná teplota ϑ: - 40 ÷ 70 °C
Vlhkostný rozsah RH: 5 ÷ 95 %
Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-534 ed. 2 (neplatí pre „V“ zapojenie) pre T2 S: 2,5 mm² (L, N), 6 mm² (PE, PEN)
Rozsah upnutia svorky (pevný vodič): 1,5 ÷ 25 mm2
Rozsah upnutia svorky (slanený vodič): 1,5 ÷ 16 mm2
Uťahovací moment: 3
Spôsob montáže: Na lištu DIN 35 mm
Modulárna šírka: 4
Pracovná poloha: Ľubovoľná
Prostredie umiestnenie výrobku: Vnútorné
Miestna signalizácia: Optická
Význam miestnej signalizácie: OK – číry terč, PORUCHA – červený terč
Diaľková signalizácia: Nie
Výmenné prevedenie: Áno
Životnosť: > 100 000 h
