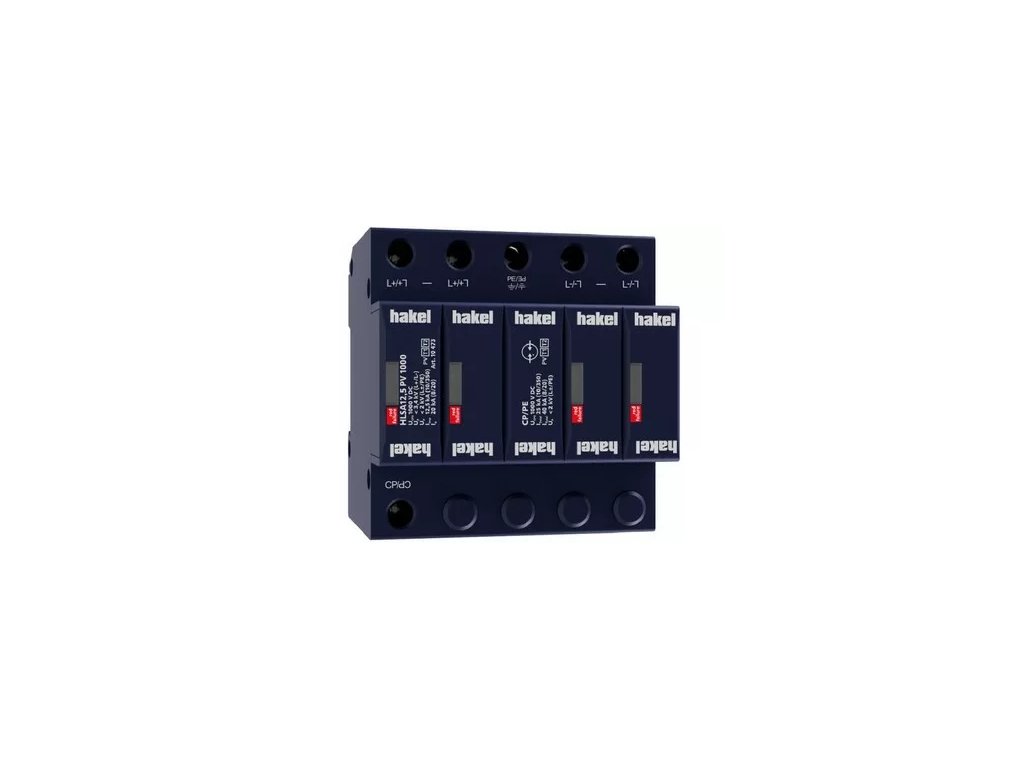

Prepäťová ochrana HAKEL HLSA 12,5 PV 1000

Podrobný popis

Zvodiče impulzných prúdov a rázového prepätia typu T1+T2 pre fotovoltaické (PV) systémy v U alebo Y zapojení.
Výhodou zapojenia Y oproti U je odolnosť voči zemnému spojeniu pracovných vodičov a nulový reziduálny (zvodový) prúd vodičom PE.
Jednotlivé varistorové sekcie zapojené medzi svorky L+, L- a PE sú opatrené internými odpojovačmi, ktoré sú aktivované pri poruche (prehriatí) varistorov.
Tieto výrobky je nutné predistiť vonkajším odpojovačom určeným pre PV aplikácie.
Inštalujú sa na DC strane v PV aplikáciách s vonkajším LPS, kde nie je dodržaná dostatočná vzdialenosť „s“.
Sú vhodné pre hladinu LPL I alebo II.
Zaisťujú vyrovnávanie potenciálov plusových a mínusových zberníc PV systémov a likvidáciu transientných prepätí vznikajúcich pri atmosférických výbojoch (vrátane priameho úderu blesku do PV systému) alebo spínacích procesoch.

Klasifikácia podľa ČSN EN 61643-11 ed. 2 a STN EN 61643-31: T1, T2
Vhodné pre sieť: DC
Typ PV systému: Neuzemnený
Typ zapojenia SPD: Y
Najvyššie trvalé prevádzkové napätie (+/-) UCPV: 1 000 V DC
Najvyššie trvalé prevádzkové napätie (±/PE) UCPV: 1 000 V DC
Max. napätie PV generátora UOCSTC ≤ UCPV / 1,2 U OCSTC: 830 V
Skratová odolnosť I SCPV: 10 kA
Impulzný výbojový prúd na skúšku triedy I (10/350) I imp: 12,5 kA
Náboj Q: 3,25 As
Špecifická energia pre skúšku triedy I W/R: 10,56 kJ/Ω
Celkový výbojový prúd (10/350) ±->PE I Total: 25 kA
Celkový výbojový prúd (8/20) ±->PE I Total: 40 kA
Maximálny výbojový prúd (8/20) I max: 40 kA
Menovitý výbojový prúd na skúšku triedy II (8/20) In: 20 kA
Napäťová ochranná hladina pri In (+/-) Up: < 3,4 kV
Napäťová ochranná hladina pri In (±/PE) Up: < 2 kV
Čas odozvy (+/-) tA: < 25 ns
Čas odozvy (±/PE) tA: < 100 ns
Materiál púzdra: Polyamid PA6, UL94 V-0
Stupeň ochrany krytu: IP20
Pracovná teplota ϑ: - 40 ÷ 70 °C
Vlhkostný rozsah RH: 5 ÷ 95 %
Minimálny prierez pripojovacích medených vodičov podľa STN CLC/TS 50539-12 (neplatí pre „V“ zapojenie) pre T1 S: podľa prierezu živých vodičov (L+, L-), 16 mm² (PE)
Minimálny prierez pripojovacích medených vodičov podľa STN CLC/TS 50539-12 (neplatí pre „V“ zapojenie) pre T2 S: podľa prierezu živých vodičov (L+, L-), 6 mm² (PE)
Rozsah upnutia svorky (pevný vodič): 1,5 ÷ 25 mm2
Rozsah upnutia svorky (slanený vodič): 1,5 ÷ 16 mm2
Uťahovací moment: 3
Spôsob montáže: Na lištu DIN 35 mm
Modulárna šírka: 5
Pracovná poloha: Ľubovoľná
Prostredie umiestnenie výrobku: Vnútorné
Poruchový režim SPD: OCFM
Miestna signalizácia: Optická
Význam miestnej signalizácie: OK – číry terč, PORUCHA – červený terč
Diaľková signalizácia: Nie
Výmenné prevedenie: Nie
Životnosť: > 100 000 h
