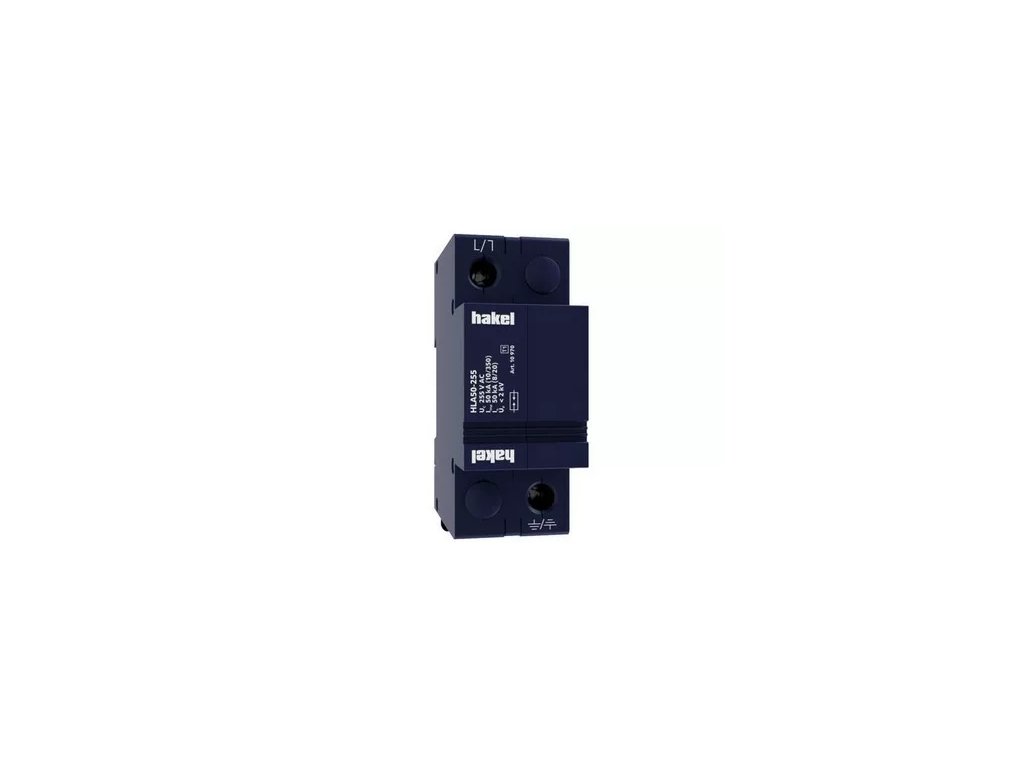

Prepäťová ochrana HAKEL HLA 50-255

Podrobný popis

Zvodiče impulzných prúdov typu T1 zaisťujú vyrovnávanie potenciálov a eliminujú účinky bleskového prúdu v jednofázových a trojfázových sieťach.
Vo výrobkoch je použité viacnásobné bezvýfukové iskrisko, sú tak schopné zviesť impulz bleskového prúdu najvyšších hodnôt.
Vhodné pre objekty s uvažovanou hladinou ochrany LPL I a LPL II ako sú veľké priemyselné celky a objekty zvláštnej dôležitosti – nemocnice, banky, elektrárne.
Inštalujú sa čo najbližšie k vstupu nadzemného vedenia do objektu – trafostaníc, elektromerových a hlavných rozvádzačov.
Pokiaľ výrobok obsahuje dve svorky PE (resp. PEN), nesmú byť použité ako mostík PE (PEN).

Klasifikácia podľa ČSN EN 61643-11 ed. 2 a IEC 61643-11:2011: T1
Vhodné pre sieť: TN
Počet pólov: 1
Menovité prevádzkové napätie AC UN: 230 V
Najvyššie trvalé prevádzkové napätie AC UC: 255 V
Impulzný výbojový prúd na skúšku triedy I (10/350) I imp: 50 kA
Náboj Q: 25 As
Špecifická energia pre skúšku triedy I W/R: 625 kJ/Ω
Menovitý výbojový prúd na skúšku triedy II (8/20) In: 50 kA
Napäťová ochranná hladina pri Iimp Up: < 2 kV
Skúšobné dočasné prepätie (TOV) pre tT = 5 s UT: 337 V
Skúšobné dočasné prepätie (TOV) pre tT = 120 min UT: 440 V
Čas odozvy tA: < 100 ns
Maximálne predistenie: 500 A gL/gG
Menovitý skratový prúd pri maximálnom predistení I SCCR: 25 kArms
Zhášací následný prúd I fi: 25 kArms
Zóna ochrany pred bleskom: LPZ0, LPZ1
Materiál púzdra: Polyamid PA6, UL94 V-0
Stupeň ochrany krytu: IP20
Pracovná teplota: ϑ - 40 ÷ 70 °C
Vlhkostný rozsah RH: 5 ÷ 95 %
Minimálny prierez pripojovacích medených vodičov podľa ČSN 33 2000-5-534 ed. 2 (neplatí pre „V“ zapojenie) pre T1 S: 6 mm² (L, N), 16 mm² (PE, PEN)
Rozsah upnutia svorky (pevný vodič): 2,5 ÷ 25 mm2
Rozsah upnutia svorky (slanený vodič): 2,5 ÷ 16 mm2
Uťahovací moment: 4
Spôsob montáže: Na lištu DIN 35 mm
Modulárna šírka: 2
Pracovná poloha: Ľubovoľná
Prostredie umiestnenie výrobku: Vnútorné
Miestna signalizácia: Žiadna
Diaľková signalizácia: Nie
Výmenné prevedenie: Nie
Životnosť: > 100 000 h
