LED pásik - univerzálny pomocník pri štýlovom nasvietení domácnosti, ktorý vám
otvorí nové možnosti a pomôže vám doma vytvoriť nezabudnuteľnú atmosféru.
Chcete začať s inštaláciou LED pásikov, ale neviete ako na to? Pomôžeme Vám prejsť
celým procesom, od výberu komponentov až po zapojenie. LED pásy môžete aplikovať na
osvetlenie kuchynských liniek, schodísk, nábytku alebo pre vytvorenie príjemného večerného
osvetlenia v obývačke. Rovnako vám poslúži ako praktický zdroj svetla nielen v interiéri, ale
aj vonku.
Čo potrebujete na inštaláciu LED pásika?
Skôr ako začnete, dôkladne si premyslite, na aký účel sa bude LED pásik používať. Má
poskytovať jemné osvetlenie alebo intenzívne svetlo? Preferujete bielu alebo farebnú (RGB)
škálu? Je potrebné, aby bol LED pás stmievateľný? Plánujete ho inštalovať v celku alebo po
častiach? Mal by byť vodoodolný?
Medzi najdôležitejšie parametre pri výbere LED pásikov patrí:
vhodné IP krytie
farba svetla/teplota v kelvinoch (K), prípadne funkcia RGB svietenia
intenzita svetla/svetelný tok v lumenoch (lm)
výkon LED pásika vo wattoch (W), prípadne vo wattoch na meter (W/m) a tomu
zodpovedajúci zdroj napájania
Čo potrebujeme, aby LED pásik správne fungoval?
napájací zdroj - mení napätie z 230V na 12/24V
hliníkový profil s difúzorom a koncovkami - slúži ako dizajnový a funkčný prvok
konektory - ak nebudete pásik pajkovať, konektory vám pomôžu s jeho spojením a
napájaním
kábel - ak bude pásik ďalej od zdroja alebo ak budete pásiky spájať medzi sebou
stmievač - ak chcete pásik ovládať, budete potrebovať ďalšie komponenty
Ako vypočítame výkon zdroja (trafo) pre správne fungovanie LED pásikov?
Pri výbere napájacieho zdroja je nutné vypočítať správne jeho výkon. Jednoducho
len vynásobte výkon LED pásu vo wattoch na 1 meter jeho dĺžkou. Súčasne k výslednému
výkonu vždy pripočítajte rezervu aspoň 15 – 20 %, aby zdroj nebol príliš preťažovaný a
neprehrieval sa.
Vzorec na výpočet:
Dĺžka LED pásu [m] × Výkon LED pásu [W/m]×1,2= Min. výkon zdroja [W]
Ak máte LED pás s dĺžkou 5 metrov a jeho výkon je 14,4W/m.
5m x 14,4W/m x 1,2 = 86,4W
Potrebujete teda napájací zdroj s minimálnym výkonom 86,4W.
Návod:
1. Zapojenie LED pásu k napájaciemu zdroju (trafo):
Pripojte + (plus) pól LED pásika k + (plus) pólu transformátora.
Pripojte - (mínus) pól LED pásika k - (mínus) pólu transformátora.

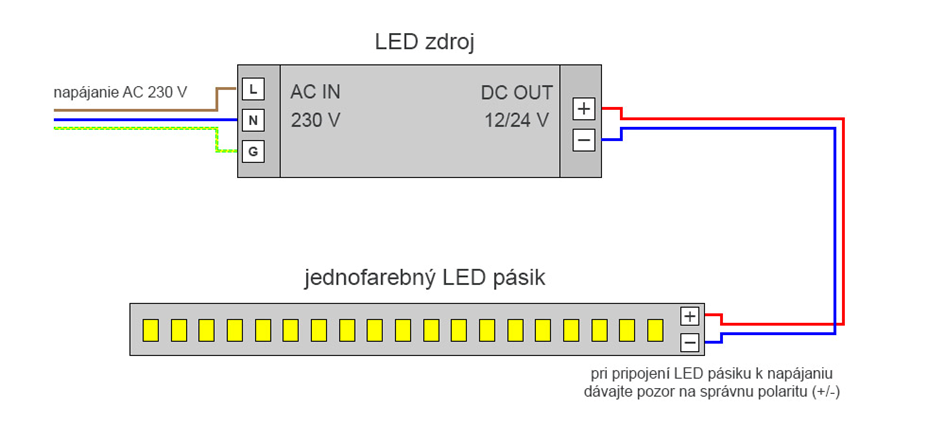

Jednoduché zapojenie:

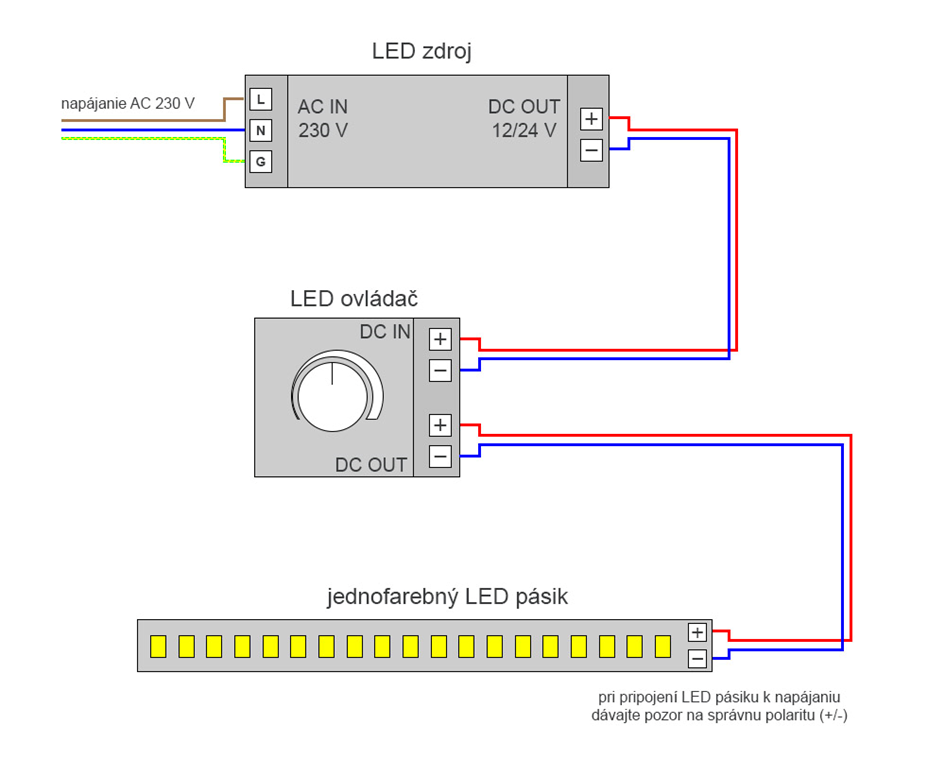

Zapojenie so stmievačom:

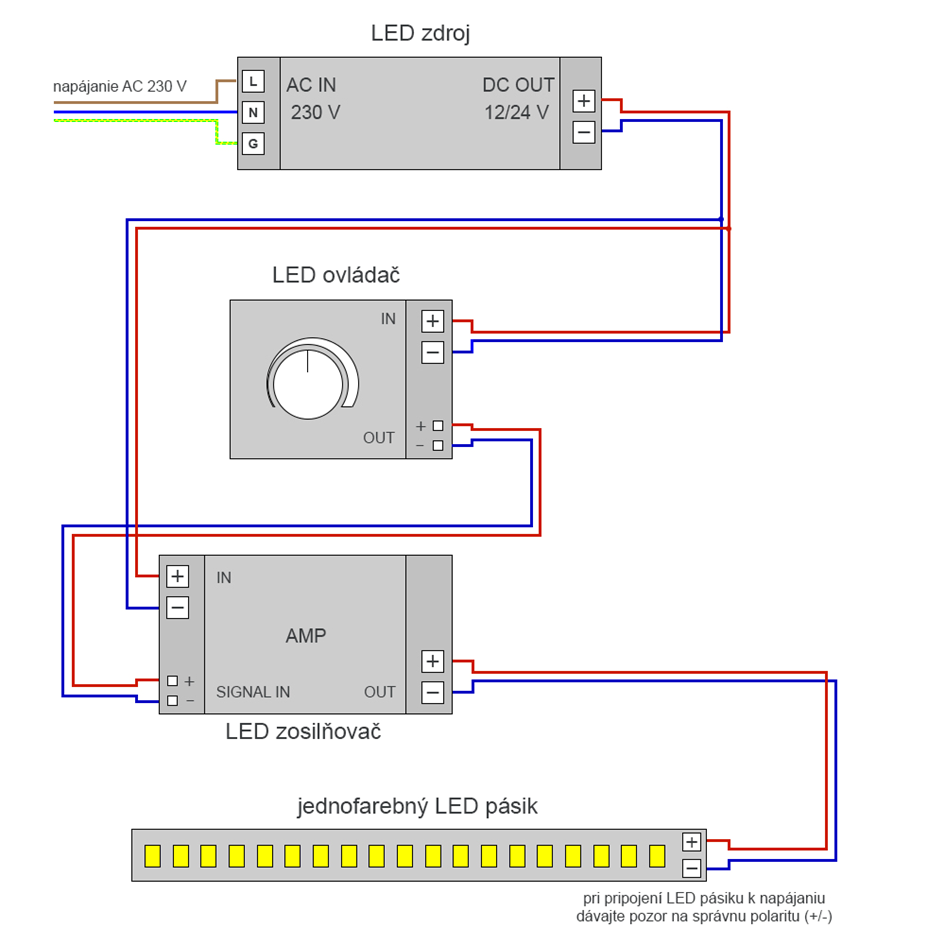

Zapojenie so stmievačom a zosilňovačom:
Na čo sú vhodné hliníkové lišty?
Hlavne pri výkonnejších LED pásikoch, s výkonom nad 5 W/m, kde je čím ďalej
väčšia tendencia k zahrievaniu, sú hliníkové lišty žiaduce na zaistenie odvodu prebytočného
tepla. LED pásiky sa tak chladia a predĺžite tým aj ich životnosť.
Hliníkovú lištu ľahko pripevníte pomocou najrôznejších úchytiek, ktoré len
priskrutkujete k danému povrchu a lištu potom do úchytiek jednoducho zasuniete. LED pásik
môžete do hliníkového profilu ľahko nalepiť.
Tieto hliníkové profily následne môžete kombinovať s difúzorom, ktorý na hliníkovú
lištu jednoducho nacvaknete a ochránite tak LED pásiky pred prienikom pevných častíc aj
vlhkosti. Súčasne môžete vďaka vybranej čírosti difúzora ovplyvniť aj rozptyl vyžarovaného svetla. Číre difúzory prepúšťajú takmer všetko svetlo (až 99 %), ale LED pásiky vás tak môžu viac oslňovať. Naproti tomu, mliečne difúzory prepúšťajú svetla menej (cca 70 - 80 %), svetlo tak viac rozptýlia a zabránia vášmu nadmernému oslneniu.
