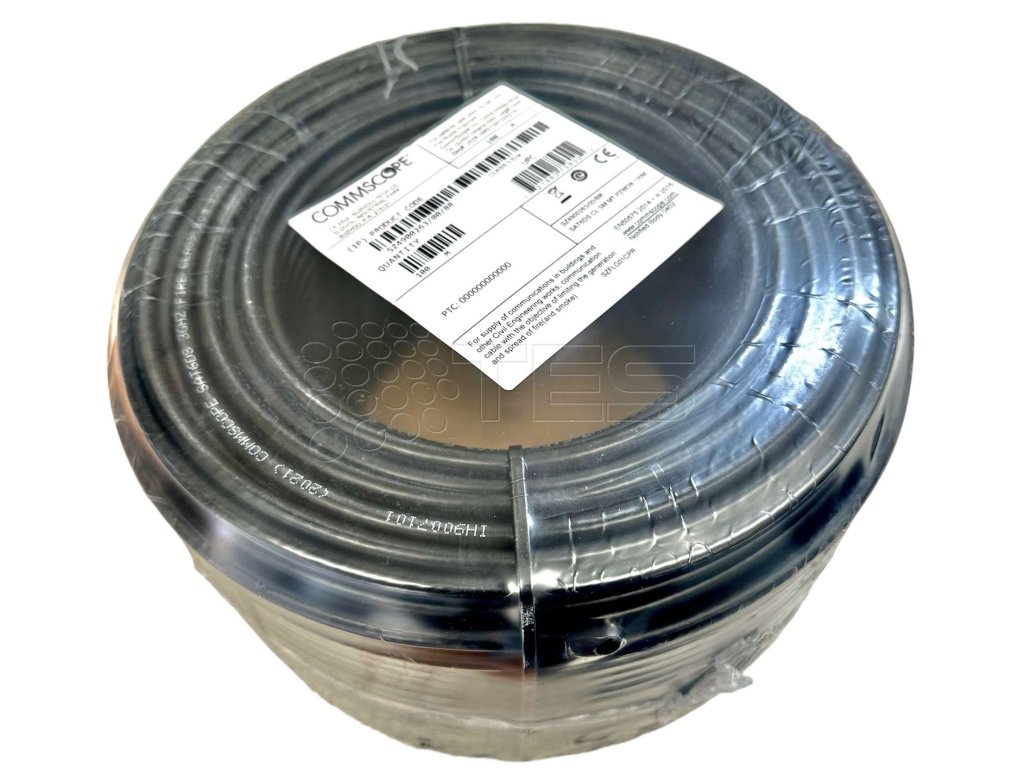

Koaxiálny kábel - CommScope SAT6DS (100m) HomeConnect® 75 Ohm, čierny

Podrobný popis

Klasifikácia produktu
Značka  HomeConnect®
Typ produktu  Koaxiálny kábel
Produktová rada  Séria 6

Normy a kvalifikácie
EN50575 Kábel CPR EuroClass  Eca

Konštrukčné materiály
Materiál plášťa PVC
Materiál stredového vodiča  Oceľ pokrytá meďou
Dielektrický materiál  Pena PE
Vnútorné tienenie (Braid) Pokrytie  60%
Vnútorné tienenie (Braid) Gauge  34 AWG
Vnútorné tienenie (Braid) Materiál  Hliník
Materiál vnútorného tienenia (pásky)  Hliník / polymérom / hliníkom (APA)

Rozmery
Priemer stredového vodiča 1,016 mm 0,040 palcov
Priemer dielektrika  4,572 mm 0,180 palca
Priemer opletenia (páska)  4,750 mm 0,187 palca
Priemer plášťa  6,909 mm 0,272 palcov
Hrúbka plášťa  0,7620 mm 0,0300 palcov
Prepravná hmotnosť (100m) 4,3kg

Elektrické špecifikácie
dc odpor, vnútorný vodič, menovitý  31,70 ohmov / 305m
dc Odpor, vonkajší vodič, menovitý  10,40 ohmov / 305m
dc Odpor, slučka, nominálna  42,10 ohmov / 305m
dc Odpor Poznámka  Nominálne hodnoty založené na štandardných podmienkach 20 ° C (68 ° F)
Kapacita  53,1 pF / m | 16,2 pF / ft
Charakteristická impedancia  75 ohmov
Charakteristická tolerancia impedancie  ± 3 ohm

Environmentálne špecifikácie
Prostredie  Vnútorné a vonkajšie prostredia
Plameňový test  IEC 60332-1-2

Všeobecné špecifikácie
Typ série káblov  Séria 6
Typ balenia  Návin na drevenom bubne
Typ konštrukcie tienenia  Dvojité tienenie
Stredový vodičový  18 AWG
Stredový vodič  Pevný drôt
Farba plášťa  Biela
Označenie plášťa  Metre

Elektrické vlastnosti
        Útlm  Frekvencia (dB/100 m)  Útlm (dB/100 ft)
   55 MHz  5,25 1,6
   83 MHz  6,4 1,95
   85 MHz  6,46 1,97
  187 MHz  9,35 2,85
  204 MHz  9,84 3
  211 MHz  10 3,05
  250 MHz  10,82 3,3
  300 MHz  11,64 3,55
  350 MHz  12,63 3,85
  400 MHz  13,61 4,15
  450 MHz  14,43 4,4
  500 MHz  15,29 4,66
  550 MHz  16,08 4,9
  600 MHz  16,73 5,1
  750 MHz  18,54 5,65
  865 MHz  20,01 6,1
 1000 MHz  21,49 6,55
 1218 MHz  23,66 7,21
 1300 MHz  24,71 7,53
 1400 MHz  25,71 7,84
 1500 MHz  26,68 8,13
 1600 MHz  27,63 8,42
 1700 MHz  28,54 8,7
 1794 MHz  29,39 8,96
 1800 MHz  29,44 8,97
 1900 MHz  30,31 9,24
 2000 MHz  31,17 9,5
 2200 MHz  32,83 10,01
 2500 MHz  35,2 10,73
 3000 MHz  38,91 11,86
Uvedený útlm predstavuje maximálne hodnoty pri štandardných podmienkach 20 ° C (68 ° F)

Súlad s predpismi / certifikáty
Agentúra  Klasifikácia
RoHS 2011/65 / EÚ Spĺňa
ISO 9001: 2008  Navrhnuté, vyrobené alebo distribuované v rámci tohto systému riadenia kvality
