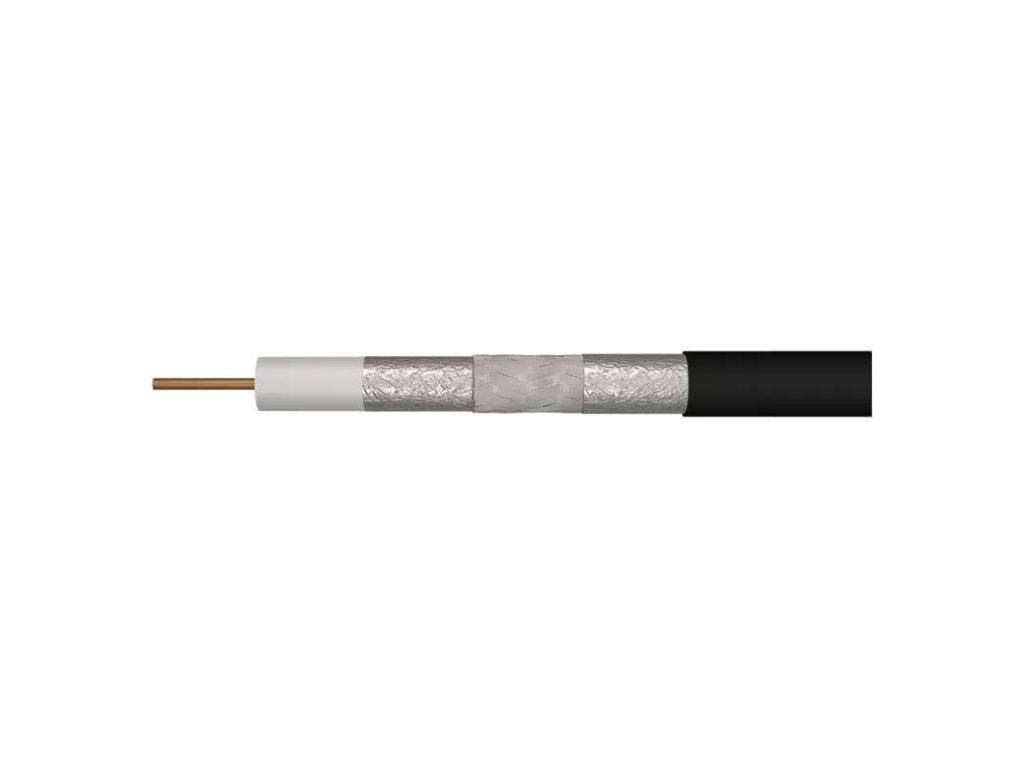

Koaxiálny kábel CB113UV

Podrobný popis

Koaxiálny kábel najvyššej kvality so stredovým vodičom z čistej medi BC a trojnásobným tienením TRISHIELD z pocínovanej medi CuSn. Kábel je určený pre všetky náročné aplikácie prenosov CCTV, TV a SAT signálov.
Vďaka použitému materiálu stredového vodiča a opleteniu je kábel mimoriadne odolný voči poveternostným podmienkam, vlhkosti a korózii. Kábel odolný UV žiareniu pre vonkajšie inštalácie.

Značka EMOS
Všeobecné číslo S5265
Produktové číslo 2305113500
EAN 8595025326133
zamýšľané použitie vonkajšie vedenie, terciálne rozvody
impedancia 75 Ohm
typ koaxiálneho kábla CB113UV
odolné UV áno
vhodné pre vonkajšie použitie áno
priemer plášťa kábla 7,05 mm
materiál tienenia cínovaná meď (CuSn)
spôsob balenia - dĺžka 100 m
priemer vnútorného vodiča 1,13 mm
pokrytie tienenia >84 %
počet tienení 3
priemer tienenia 144× 0,12 mm2
farba plášťa kábla čierna
materiál vnútorného vodiča meď (Cu)
spôsob balenia - ozn. metráží 1–100 m
dielektrikum typ, priemer FPE 4,8 mm
max. útlm pri 20 °C (dB/100m) 860 MHz 17,87
tienenie II. fólie Al/PES špirála
APE = vzduchové dielektrikum nie
farba izolácie napájacích vodičov neuvádza sa
činiteľ skrátenia 0,84
odporúčané typy konektorov - F lisovacie *K7220
odporúčané typy konektorov - F skrutkovacie *K7351
FPE = penové dielektrikum áno
hmotnosť (kg/km) 43,5
izolácia napájacích vodičov neuvádza sa
izolačný odpor medzi jadrami pri 20 °C (MOhm/ km) 500
kapacita (pF/ m) 52
konštrukcia napájacích vodičov neuvádza sa
materiál plášťa kábla PVC UV odolné
max. útlm pri 20 °C (dB/100m) 1 000 MHz 19,5
max. útlm pri 20 °C (dB/100m) 10 MHz 2,28
max. útlm pri 20 °C (dB/100m) 100 MHz 5,8
max. útlm pri 20 °C (dB/100m) 2 000 MHz 28,2
max. útlm pri 20 °C (dB/100m) 450 MHz 12,8
max. útlm pri 20 °C (dB/100m) 650 MHz 15,1
max.rovn.odpor pri 20 °C (Ohm/km) - vnútorné jadro 25,7
max.rovn.odpor pri 20 °C, (Ohm/km) - vonkajšie jadro 45,9
min. polomer ohybu jednorazový/ násobný 30/60 mm
min. útlm odrazu pri 20 °C (dB) 10–300 MHz 31
min. útlm odrazu pri 20 °C (dB) 300–600 MHz 25
min. útlm odrazu pri 20 °C (dB) 600–900 MHz 23
min. útlm tienenia (dB) 10 ~ 800 MHz >95
montážna teplota +5 °C až +60 °C
nebezpečné látky žiadne
PE = polyetylénové dielektrikum nie
PES = vrstva fólie nie
počet drôtikov tienenia 144× 0,12 mm
prierez napájacích vodičov neuvádza sa
skladovacia teplota -20 °C až +75 °C
tienenie I. fólie 1× Al/PES
trieda reakcie na oheň Eca
spôsob balenia - typ cievky papierová cievka
záručná doba 5 rokov
predajný obal 100 m, cievka
