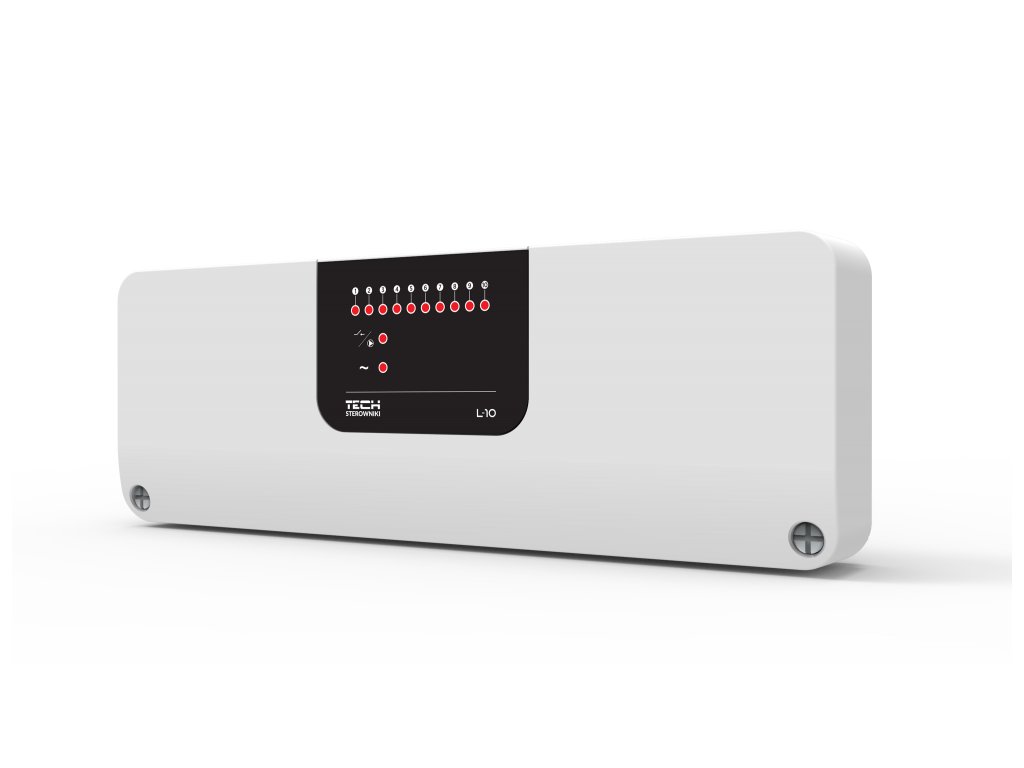

EU-L-10-drôtová zónová regulácia termostatických ventilov (10 ZÓN)

Podrobný popis

Hlavná riadiaca jednotka EU-L-10 je iba zbernicou do ktorej sa dá pripojiť 10x bytový termostat (jednoduchý ON/OFF) a 50 termoelektrických pohonov ventilov (STT-230/2, STT-230/2S) pomocou 18 výstupov. EU-L-10 má výstup 230V pre zap/vypínanie čerpadla a beznapäťový výstup pre ovládanie zdroja tepla. Tak napäťový, ako aj beznapäťový výstup je zap/vypínaný naraz, podľa potreby vykurovania z bytových termostatov s 2-minútovým oneskorením. Pre bezdrôtový prenos beznapäťového výstupu na ovládanie zdroja tepla alebo na prepojenie z hlavnou reguláciou (v mieste pripojenia bytového termostatu, napr.: EU-i-1 ) použijeme modul EU-262.

V každej zóne musí byť pripojený bytový termostat. Pri výbere bytových termostatov je potrebné vedieť čo od nich očakávame. Na výber sú izbové regulácie ako pre EU-L-5s (napájané vlastnými batériami) alebo špeciálne, ktoré sú predurčené iba pre reguláciu EU-L-10 (napájané z regulácie EU-L-10).

Izbové regulácie predurčené pre L-10:

• EU-R-10b umožňujú iba nastaviť stálu teplotu prostredníctvom tlačidiel + a -. Dodatočne môžete zmeniť hysteréziu.
• EU-R-10s PLUS už umožňujú okrem nastavenia dennej a nočnej teploty (komfortná a útlmová) aj nastavenie podlahovej teploty pri použití podlahového snímača teploty (NTC snímač).

Tam, kde nepotrebujete meniť teplotu počas dňa (chodba, skladovacie, odkladacie, pivničné priestory, garáž, šatník a pod.) stačí jednoduchý bytový termostat. V ostatných zónach, ktoré sú rozdelené na nočnú a dennú časť, je vhodné mať bytový termostat s možnosťou programu deň/noc. V zónach, ktoré majú veľké tepelné zisky (krb alebo iný interiérový zdroj tepla, slnečná strana a pod.) je vhodné zabudovať snímač teploty podlahy (NTC), ktorý Vám zabezpečí, že podlaha nevychladne a jej nábeh nebude trvať hodiny, aby bol dosiahnutý potrebný tepelný komfort.

Funkcie:

• Možnosť obsluhy max. 50 termoelektrických pohonov (STT-230/2, STT-230/2S) pomocou 18 výstupov:
  • 8 zón s 2 výstupmi (v prípade väčšieho počtu pohonov, možnosť zaťaženia výstupu max. 0,3A)
  • 2 zóny s 1 výstupom (v prípade väčšieho počtu pohonov, možnosť zaťaženia výstupu max. 0,3A)
• Možnosť pripojenia po jednom izbovom regulátore pre každú zónu
  • predurčený pre EU-L-10 a napájaný priamo z regulácie (EU-R-10b, EU-R-10s PLUS)
  • štandardný dvojpolohový samostatne napájaný (EU-294v1, EU-292v3, EU-295v3, EU-293v3, EU-297v3)
• jeden výstup 230V na čerpadlo,
• beznapäťový výstup (napr. na ovládanie vykurovacieho zariadenia),
• 2 minútové oneskorenie zapnutia výstupov: beznapäťového a čerpadla.
